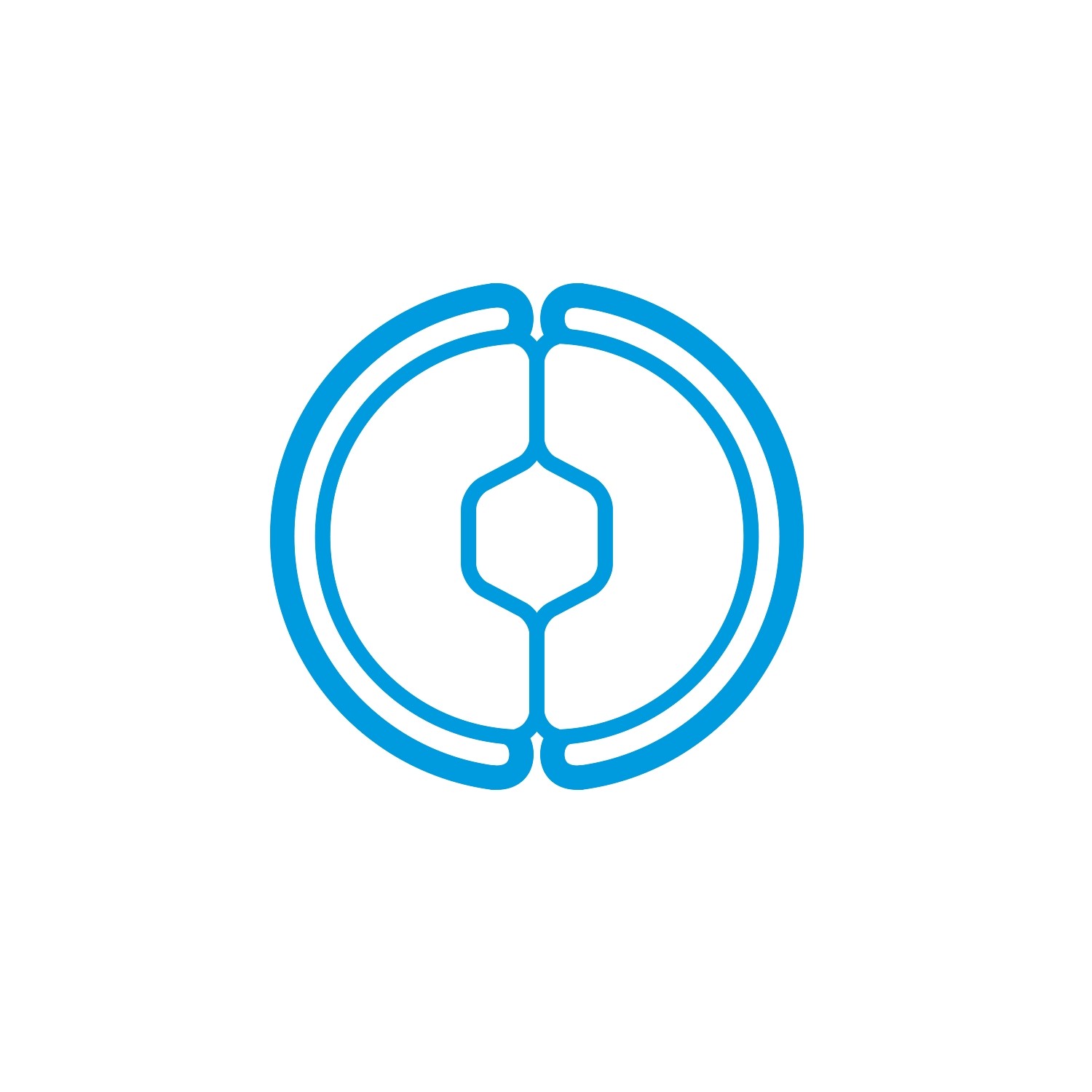

MATRICI SERIE 85

Finitura superficiale	brunitura
Materiale	acciaio + trattamento termico
Serie	85
Compatibilità	• BM 38A062 (aggraffatrice idraulica a batteria)
Etim 9	EC001282
cid	31AA11O

Referenze

Codice Referenza	Tipo di aggraffatura	ID	Tipo di terminale	Materiale conduttore	Sezione [mm²]	Sezione [AWG/MCM]
185550			prearrotondatore	rame e alluminio	50	(1/0)
185570			prearrotondatore	rame e alluminio	70	(2/0)
185595			prearrotondatore	rame e alluminio	95	(3/0)
185512			prearrotondatore	rame e alluminio	120	(4/0)
185515			prearrotondatore	rame e alluminio	150	(300)
185310	esagonale	6	per terminali non isolati DIN 46235, 46234, 46267/1	rame	10	(8)
185010	esagonale	7 7	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6	rame rame	10 10	(8) (8)
185016	esagonale	7.5 7.5	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6	rame rame	16 16	(6) (6)
185316	esagonale	8	per terminali non isolati DIN 46235, 46234, 46267/1	rame	16	(6)
185025	esagonale	9 9	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6	rame rame	25 25	(4) (4)
185325	esagonale	10 10	per terminali non isolati DIN 46235, 46234, 46267/1 per terminali non isolati Media Tensione (MT)	rame rame	25 25	(4) (4)
185035	esagonale	11 11	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6	rame rame	35 35	(2) (2)

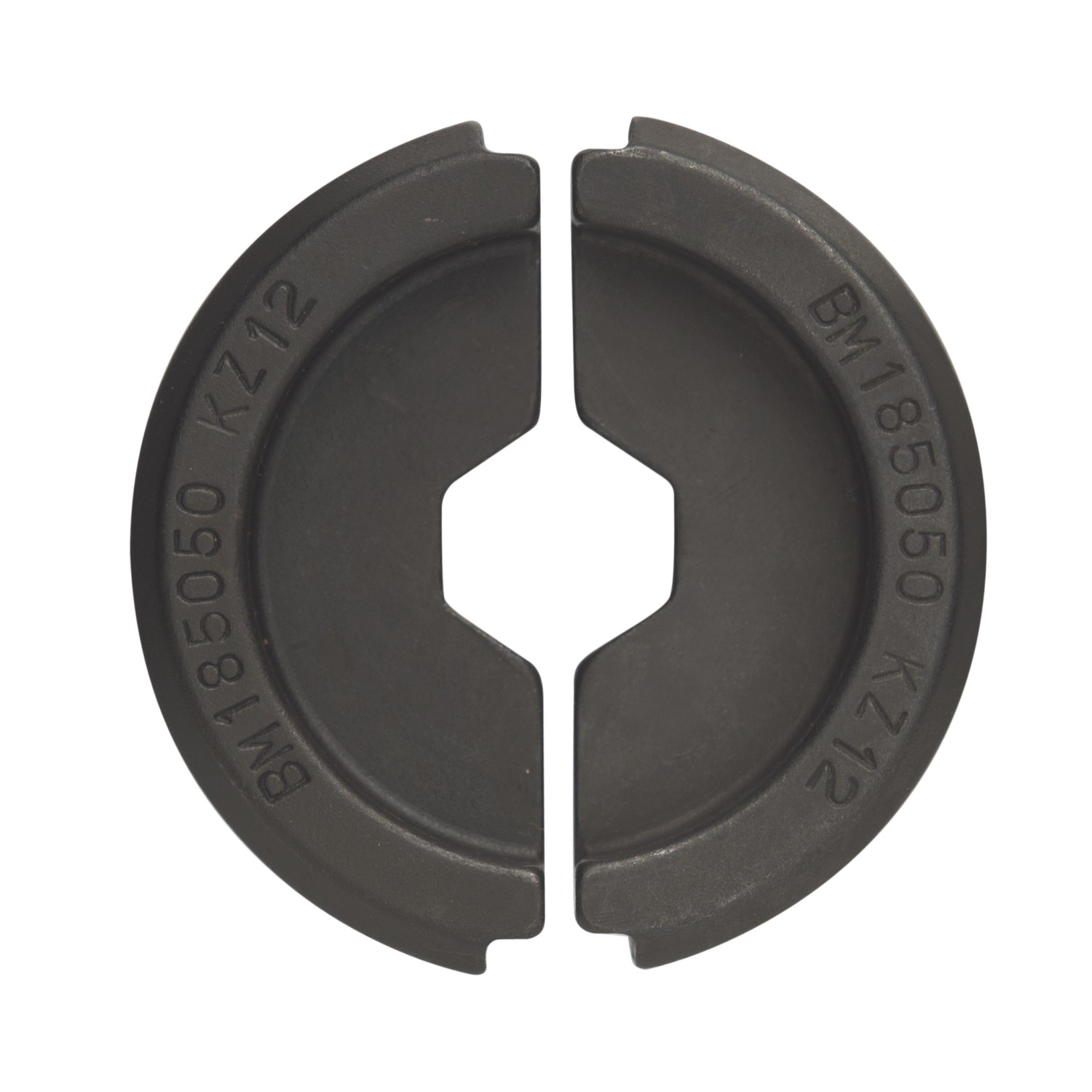

185050	esagonale	12 12 12 12	per terminali non isolati classe 1, 2, 5 per terminali non isolati DIN 46235, 46234, 46267/1 per terminali non isolati Media Tensione (MT) per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201	rame rame rame alluminio	50 35 35 ÷ 50 16 ÷ 25	(1/0) (2) (2-1/0) (6-4)
185435	esagonale	13 13	per terminali non isolati classe 6 per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201	rame alluminio	50 35	(1/0) (2)
185070	esagonale	14 14 14	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6 per terminali non isolati DIN 46235, 46234, 46267/1	rame rame rame	70 70 50	(2/0) (2/0) (1/0)
185450	esagonale	15 15	per terminali non isolati bimetallici per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201	alluminio alluminio	16 ÷ 25 50	(6-4) (1/0)
185095	esagonale	16 16 16	per terminali non isolati classe 1, 2, 5 per terminali non isolati DIN 46235, 46234, 46267/1 per terminali non isolati Media Tensione (MT)	rame rame rame	95 70 70	(3/0) (2/0) (2/0)
185012	esagonale	18 18 18	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6 per terminali non isolati DIN 46235, 46234, 46267/1	rame rame rame	120 95 95	(4/0) (3/0) (3/0)
185015	esagonale	20 20 20 20 20 20	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6 per terminali non isolati DIN 46235, 46234, 46267/1 per terminali non isolati Media Tensione (MT) per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201 per terminali non isolati bimetallici	rame rame rame rame alluminio alluminio	150 120 120 95 70 35 ÷ 95	(300) (4/0) (4/0) (3/0) (2/0) (2-3/0)
185495	esagonale	21	per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201	alluminio	95	(3/0)
185018	esagonale	22 22 22 22	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6 per terminali non isolati DIN 46235, 46234, 46267/1 per terminali non isolati Media Tensione (MT) per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201	rame rame rame alluminio alluminio	185 150 120 ÷ 150 120 120	(400) (300) (4/0-300) (4/0) (4/0)
185024	esagonale	25 25 25 25 25	per terminali non isolati classe 1, 2, 5 per terminali non isolati classe 6 per terminali non isolati DIN 46235, 46234, 46267/1 per terminali non isolati bimetallici per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201	rame rame rame alluminio alluminio	240 185 185 120 ÷ 150 150	(500) (400) (400) (4/0-300) (300)
185030	esagonale	28 28 28 28	per terminali non isolati classe 1, 2, 5 per terminali non isolati DIN 46235, 46234, 46267/1 per terminali non isolati Media Tensione (MT) per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201	rame rame rame alluminio	300 240 185 ÷ 300 185	(600) (500) (400-600) (400)
185424	esagonale	32 32	per capicorda e giunti in alluminio, bimetallici non isolati DIN 48201 per terminali non isolati bimetallici	rame alluminio	240 185 ÷ 240	(500) (400-500)
185110	a contenimento radiale		per terminali preisolati	rame	10	(8)
185116	a contenimento radiale		per terminali preisolati	rame	16	(6)
185125	a contenimento radiale		per terminali preisolati	rame	25	(4)
185135	a contenimento radiale		per terminali preisolati	rame	35	(2)
185150	a contenimento radiale		per terminali preisolati	rame	50	(1/0)
185170	a contenimento radiale		per terminali preisolati	rame	70	(2/0)
185195	a contenimento radiale		per terminali preisolati	rame	95	(3/0)
185210	ovale		per derivazioni a C	rame	10	(8)
185225	ovale		per derivazioni a C	rame	16 ÷ 25	(6-4)
185235	ovale		per derivazioni a C	rame	35	(2)
185250	ovale		per derivazioni a C	rame	50	(1/0)
185650	trapezoidale		per terminali a bussola	rame	50	(1/0)
185670	trapezoidale		per terminali a bussola	rame	70	(2/0)
185695	trapezoidale		per terminali a bussola	rame	95	(3/0)
185706	esagonale		per terminali NFC	rame	6	(10)
185710	esagonale		per terminali NFC	rame	10	(8)
185716	esagonale		per terminali NFC	rame	16	(6)
185725	esagonale		per terminali NFC	rame	25	(4)
185735	esagonale		per terminali NFC	rame	35	(2)
185750	esagonale		per terminali NFC	rame	50	(1/0)
185770	esagonale		per terminali NFC	rame	70	(2/0)
185795	esagonale		per terminali NFC	rame	95	(3/0)
185712	esagonale		per terminali NFC	rame	120	(4/0)
185715	esagonale		per terminali NFC	rame	150	(300)
185718	esagonale		per terminali NFC	rame	185	(400)
185724	esagonale		per terminali NFC	rame	240	(500)
185730	esagonale		per terminali NFC	rame	300	(600)
