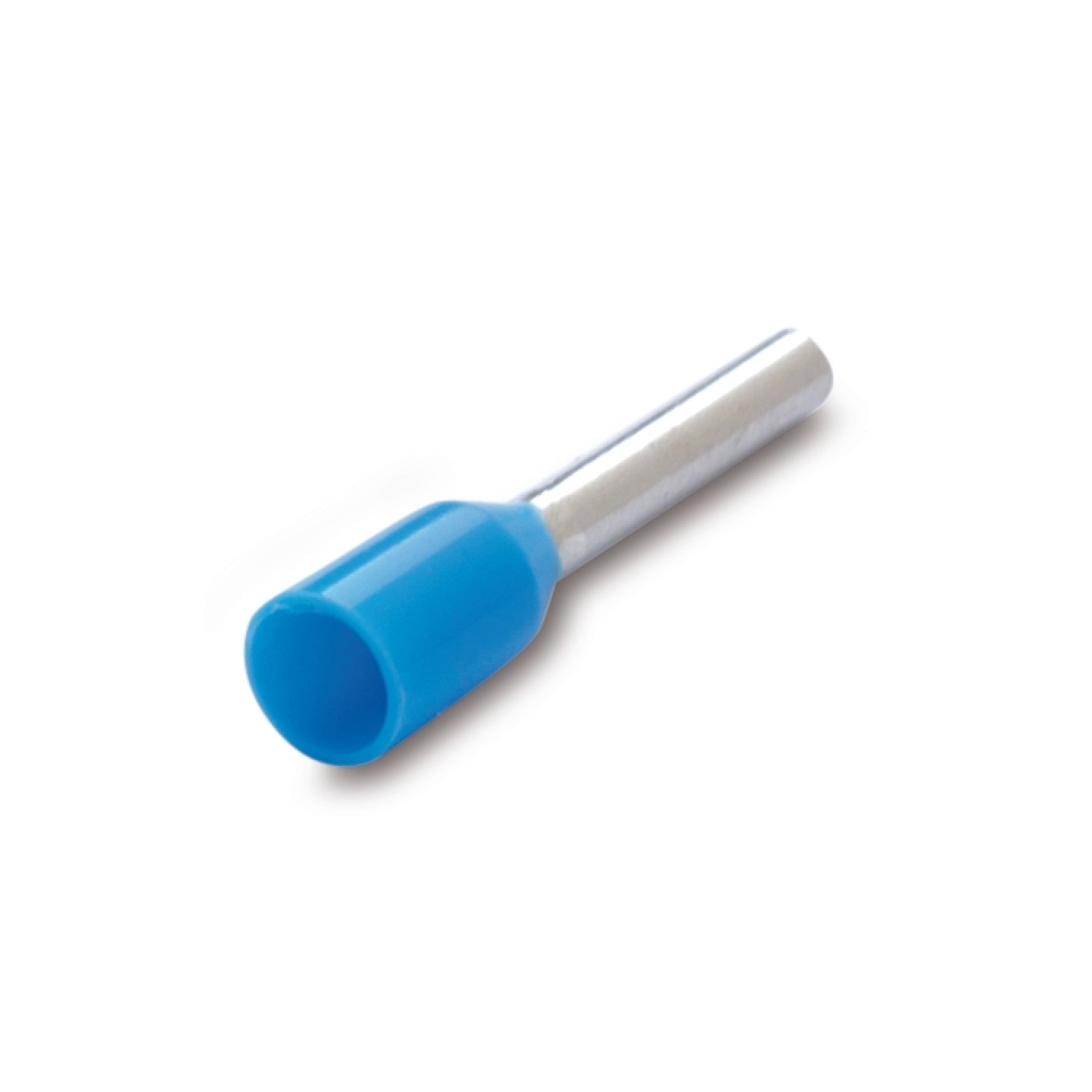

MANSOANE IZOLATE PENTRU CONDUCTORI DIN CUPRU · CABLU SIMPLU

Categorie produs	manșon de capăt
Material terminal	cupru staniat
Material izolație	polipropilenă (PP) fără retardant de flacără
Temperatură de operare	105°C max
Conform std	DIN 46228-4 (ferrule tubulare cu manșon din plastic), UL486F (ferrule neacoperite și acoperite), CSA C22.2 Nr.291-14 (ferrule neacoperite și acoperite)
Etim 9	EC000005
cid	11TC02A

Imagini cu
dimensiuni

Elemente codate

Cod de referinta	Culoare	Culoare standard 1	Culoare standard 2	Culoare DIN 46228/4	Secțiune [mm²]	Secțiune [AWG/kcmil]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]		CAD FILE
005003•	Gri	√	-	-	0,14	(26)	10	6	2,1	1,6	0,7	500/5000
00701•	Maro	-	√	-	0,14	(26)	10	6	2,1	1,6	0,7	500/5000
005001•	Gri	√	-	-	0,14	(26)	12	8	2,5	1,6	0,7	500/5000
005004•	Albastru deschis	√	-	-	0,25	(24)	10	6	2,3	1,8	0,75	500/5000
007034•	Galben	-	√	-	0,25	(24)	10	6	2,3	1,8	0,75	500/5000
00500•	Albastru deschis	√	-	-	0,25	(24)	12	8	2,5	1,8	0,75	500/5000
005005•	Turcoaz	√	-	-	0,34	(22)	10	6	2,5	2	0,8	500/5000
007036•	Verde	-	√	-	0,34	(22)	10	6	2,5	2	0,8	500/5000
005002•	Turcoaz	√	-	-	0,34	(22)	12	8	2,5	2	0,8	500/5000
005012	Portocaliu	√	-	-	0,5	(20)	12	6	3,1	2,6	1	500/5000
006011	Alb	-	√	√	0,5	(20)	12	6	3,1	2,6	1	500/5000
00501	Portocaliu	√	-	-	0,5	(20)	14	8	3,1	2,6	1	500/5000	3D
00601	Alb	-	√	√	0,5	(20)	14	8	3,1	2,6	1	500/5000
005011	Portocaliu	√	-	-	0,5	(20)	16	10	3,1	2,6	1	500/5000
006012	Alb	-	√	√	0,5	(20)	16	10	3,1	2,6	1	500/5000
005021	Alb	√	-	-	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
007021	Albastru deschis	-	√	-	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
006021	Gri	-	-	√	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
00502	Alb	√	-	-	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
00702	Albastru deschis	-	√	-	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
00602	Gri	-	-	√	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
005022	Alb	√	-	-	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
007022	Albastru deschis	-	√	-	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
006022	Gri	-	-	√	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
005023	Alb	√	-	-	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
007023	Albastru deschis	-	√	-	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
006023	Gri	-	-	√	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
005031	Galben	√	-	-	1	(18)	12	6	3,5	3	1,4	500/5000
006031	Rosu	-	√	√	1	(18)	12	6	3,5	3	1,4	500/5000
00503	Galben	√	-	-	1	(18)	14	8	3,5	3	1,4	500/5000
00603	Rosu	-	√	√	1	(18)	14	8	3,5	3	1,4	500/5000
005032	Galben	√	-	-	1	(18)	16	10	3,5	3	1,4	500/5000
006032	Rosu	-	√	√	1	(18)	16	10	3,5	3	1,4	500/5000
005033	Galben	√	-	-	1	(18)	18	12	3,5	3	1,4	500/5000
006033	Rosu	-	√	√	1	(18)	18	12	3,5	3	1,4	500/5000
005042	Rosu	√	-	-	1,5	(16)	12	6	4	3,5	1,7	500/5000
006042	Negru	-	√	√	1,5	(16)	12	6	4	3,5	1,7	500/5000
00504	Rosu	√	-	-	1,5	(16)	14	8	4	3,5	1,7	500/5000	3D
00604	Negru	-	√	√	1,5	(16)	14	8	4	3,5	1,7	500/5000	3D
005041	Rosu	√	-	-	1,5	(16)	16	10	4	3,5	1,7	500/5000
006041	Negru	-	√	√	1,5	(16)	16	10	4	3,5	1,7	500/5000
005043	Rosu	√	-	-	1,5	(16)	18	12	4	3,5	1,7	500/5000
006043	Negru	-	√	√	1,5	(16)	18	12	4	3,5	1,7	500/5000
00505	Rosu	√	-	-	1,5	(16)	24	18	4	3,5	1,7	250/2500
00605	Negru	-	√	√	1,5	(16)	24	18	4	3,5	1,7	250/2500
00506	Albastru	√	-	√	2,5	(14)	14	8	4,7	4,2	2,2	250/2500	3D
00706	Gri	-	√	-	2,5	(14)	14	8	4,7	4,2	2,2	250/2500	3D
005062	Albastru	√	-	√	2,5	(14)	16	10	4,7	4,2	2,2	250/2500
007071	Gri	-	√	-	2,5	(14)	16	10	4,7	4,2	2,2	250/2500
005061	Albastru	√	-	√	2,5	(14)	18	12	4,7	4,2	2,2	250/2500
007061	Gri	-	√	-	2,5	(14)	18	12	4,7	4,2	2,2	250/2500
00507	Albastru	√	-	√	2,5	(14)	24	18	4,7	4,2	2,2	200/2000
00707	Gri	-	√	-	2,5	(14)	24	18	4,7	4,2	2,2	200/2000
00508	Gri	√	-	√	4	(12)	17	10	5,4	4,8	2,8	200/2000	3D
00708	Portocaliu	-	√	-	4	(12)	17	10	5,4	4,8	2,8	200/2000	3D
005081	Gri	√	-	√	4	(12)	20	12	5,4	4,8	2,8	200/2000
007081	Portocaliu	-	√	-	4	(12)	20	12	5,4	4,8	2,8	200/2000
00509	Gri	√	-	√	4	(12)	26	18	5,4	4,8	2,8	100/1000
00709	Portocaliu	-	√	-	4	(12)	26	18	5,4	4,8	2,8	100/1000
00510	Negru	√	-	-	6	(10)	20	12	6,9	6,3	3,5	100/1000
00710	Verde	-	√	-	6	(10)	20	12	6,9	6,3	3,5	100/1000
00610	Galben	-	-	√	6	(10)	20	12	6,9	6,3	3,5	100/1000
00511	Negru	√	-	-	6	(10)	26	18	6,9	6,3	3,5	100/1000
00711	Verde	-	√	-	6	(10)	26	18	6,9	6,3	3,5	100/1000
00611	Galben	-	-	√	6	(10)	26	18	6,9	6,3	3,5	100/1000
00512	Fildes	√	-	-	10	(8)	22	12	8,4	7,6	4,5	50/500
00712	Maro	-	√	-	10	(8)	22	12	8,4	7,6	4,5	50/500
00612•	Rosu	-	-	√	10	(8)	22	12	8,4	7,6	4,5	50/500
00513	Fildes	√	-	-	10	(8)	28	18	8,4	7,6	4,5	50/500
00713	Maro	-	√	-	10	(8)	28	18	8,4	7,6	4,5	50/500
00613	Rosu	-	-	√	10	(8)	28	18	8,4	7,6	4,5	50/500
00514•	Verde	√	-	-	16	(6)	24	12	9,6	8,8	5,8	50/500
00714	Fildes	-	√	-	16	(6)	24	12	9,6	8,8	5,8	50/500
00614	Albastru	-	-	√	16	(6)	24	12	9,6	8,8	5,8	50/500
00515•	Verde	√	-	-	16	(6)	28	18	9,6	8,8	5,8	50/500
00715	Fildes	-	√	-	16	(6)	28	18	9,6	8,8	5,8	50/500
00615	Albastru	-	-	√	16	(6)	28	18	9,6	8,8	5,8	50/500
006163•	Galben	√	-	√	25	(4)	26	12	12	11,2	7,3	100/100
00516	Maro	√	-	-	25	(4)	30	16	12	11,2	7,3	100/100
00716	Negru	-	√	-	25	(4)	30	16	12	11,2	7,3	100/100
00616	Galben	-	-	√	25	(4)	30	16	12	11,2	7,3	100/100
005161	Maro	√	-	-	25	(4)	30	18	12	11,2	7,3	100/100
007161	Negru	-	√	-	25	(4)	30	18	12	11,2	7,3	100/100
006161	Galben	-	-	√	25	(4)	30	18	12	11,2	7,3	100/100
005162	Maro	√	-	-	25	(4)	36	22	12	11,2	7,3	100/100
007162	Negru	-	√	-	25	(4)	36	22	12	11,2	7,3	100/100
006162	Galben	-	-	√	25	(4)	36	22	12	11,2	7,3	100/100
006173•	Rosu	-	√	√	35	(2)	26	12	13,5	12,7	8,3	100/100
00517	Bej	√	-	-	35	(2)	30	16	13,5	12,7	8,3	100/500
00617	Rosu	-	√	√	35	(2)	30	16	13,5	12,7	8,3	100/100
005171	Bej	√	-	-	35	(2)	30	18	13,5	12,7	8,3	100/500
006171	Rosu	-	√	√	35	(2)	30	18	13,5	12,7	8,3	100/100
005172•	Bej	√	-	-	35	(2)	39	25	13,5	12,7	8,3	100/500
006172	Rosu	-	√	√	35	(2)	39	25	13,5	12,7	8,3	100/100
00518	Olive	√	-	-	50	(1/0)	36	20	16	15	10,3	50/50
00618	Albastru	-	√	√	50	(1/0)	36	20	16	15	10,3	50/50
005181	Olive	√	-	-	50	(1/0)	40	25	16	15	10,3	50/50
006181	Albastru	-	√	√	50	(1/0)	40	25	16	15	10,3	50/50
00519•	Galben	√	-	-	70	(2/0)	37	21	17,2	16	13,5	50/50
00520•	Rosu	√	-	-	95	(3/0)	44	25	19,2	18	14,7	50/50
00521•	Albastru	√	-	-	120	(4/0)	48	27	21,4	20	16,7	50/50
00522•	Galben	√	-	-	150	(300)	58	32	25	23	19,5	25/25
