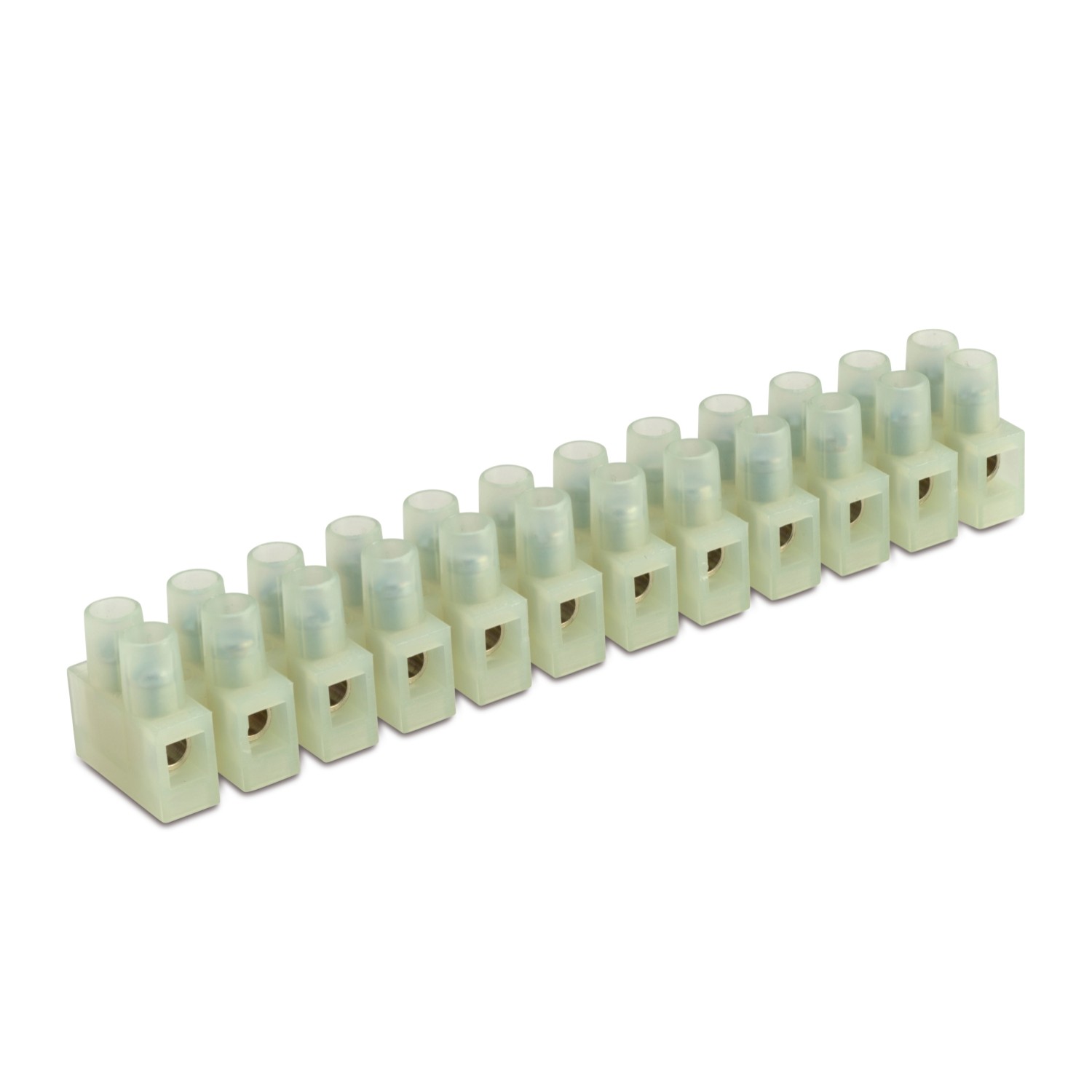

BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA M092 CU PROTECȚIE PENTRU CABLURI

Versiune cu protecție pentru cabluri a seriei M092

Categorie produs	borne terminale multiple
Carcasă izolatoare	poliamidă (PA 6.6) culoare naturală UL 94 V2
Corp conductiv	alama nichelată
Șurub captiv în	oțel galvanizat (M3)
Protecție fir	oțel inoxidabil
Izolație auto-stingătoare	EN 60695-2-10 la 850 °C
Tip conductor	rigid si flexibil
Tensiune de testare	2500 V
Lungime de dezizolare	5 mm
Grad de protecție	IP20
Conform std	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA03B

Imagine	Sectiune [mm²]	Sectiune [AWG]	Tensiune nominală [V]	Curent de test [A]	Temperatura maximă de funcționare [°C]	Cuplu [Nm]
	2,5	-	250/380	24	125	0,25
	-	20-16	600	10 (*)	105	0,5

* 15 A nominalizat numai pentru cablarea din fabrică

Imagini cu
dimensiuni

Cod de referinta	Căi	Culoare	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
92CS1	1	Natural	5,6	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS2	2	Natural	13,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS3	3	Natural	21,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS4	4	Natural	30	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS5	5	Natural	37,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS6	6	Natural	45,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS7	7	Natural	54	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS8	8	Natural	61,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS9	9	Natural	69,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS10	10	Natural	77,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
92CS11	11	Natural	85,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	Contact BM
M92CS	12	Natural	93,5	8	5,5	2,5	15,2	6	15,3	8,7	3	2,6	50/700
