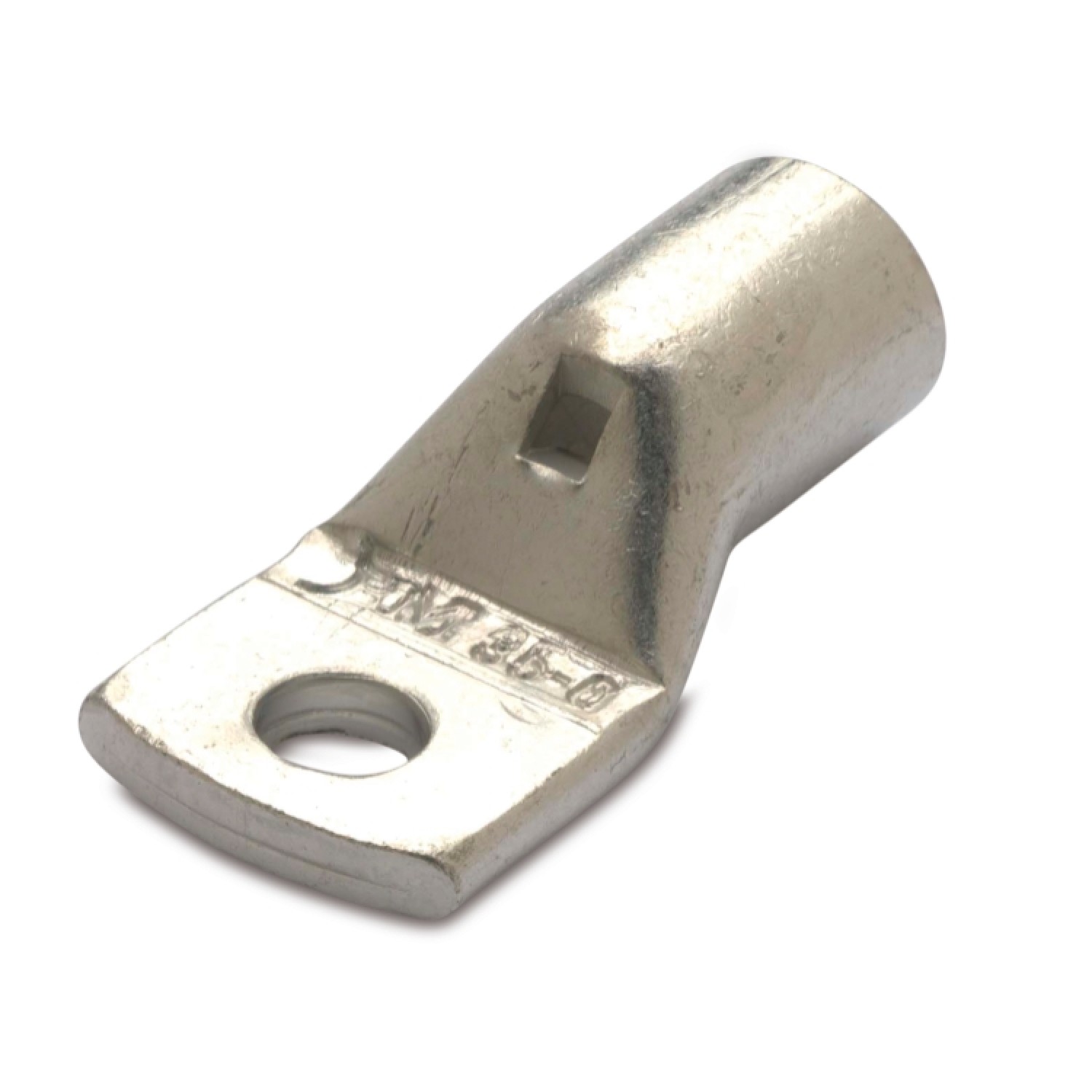

TERMINALE PENTRU CONDUCTORI DE CUPRU · NEIZOLATE

Categorie produs	pini terminali
Material terminal	cupru staniat
Temperatură de operare	da -50 °C a +150 °C
Clasă conductor	Clasa 1 și 2 (rigide) și Clasa 5 (flexibile) conform EN 60228
Orificiu de inspecție	da
Conform std	UL 486 A-B
Etim 9	EC001051
cid	11TA04A

Imagini cu
dimensiuni

Elemente codate

Cod de referinta	Secțiune rigid [mm²]	Secțiune rigid [AWG/kcmil]	Secțiune flexibil [mm²]	Secțiune flexibil [AWG/kcmil]	Pentru șurub Ø șurub [mm]	Pentru șurub Dimensiune tija	Amprentă	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	Pentru conductori din clasa	Sertizare	
011071•	1.5	(16)	1.5	(16)	3	#4	-	8	16	5	5	4	3,5	1,9	3,2	-		100/1000
011191•	1.5	(16)	1.5	(16)	4	#8	-	8	16	5	5	4	3,5	1,9	4,2	-		100/1000
011251•	1.5	(16)	1.5	(16)	5	#10	-	8	16	5	5	4	3,5	1,9	5,2	-		100/1000
011311•	1.5	(16)	1.5	(16)	6	#12	-	10	18	5	6	5	3,5	1,9	6,3	-		100/1000
012191•	2.5	(14)	2.5	(14)	4	#8	-	8	18	7	5	4	4	2,4	4,2	-		100/1000
012251•	2.5	(14)	2.5	(14)	5	#10	-	10	20	7	6	5	4	2,4	5,2	-		100/1000
012311•	2.5	(14)	2.5	(14)	6	#12	-	10	20	7	6	5	4	2,4	6,3	-		100/1000
013190•	4	(12)	4	(12)	4	#8	-	10	20	7	6	5	5,1	3,1	4,2	-		100/1000
013250•	4	(12)	4	(12)	5	#10	-	10	20	7	6	5	5,1	3,1	5,2	-		100/1000
013310•	4	(12)	4	(12)	6	#12	-	10	20	7	6	5	5,1	3,1	6,3	-		100/1000
013370•	4	(12)	4	(12)	8	5/16"	-	11	24	7	8,5	6,5	5,1	3,1	8,2	-		100/1000
013191•	6	(10)	6	(10)	4	#8	-	10	23	9	6	5	5,5	3,5	4,2	-		100/1000
013251•	6	(10)	6	(10)	5	#10	-	10	23	9	6	5	5,5	3,5	5,2	-		100/1000
013311•	6	(10)	6	(10)	6	#12	-	10	23	9	6	5	5,5	3,5	6,3	-		100/1000
013371•	6	(10)	6	(10)	8	5/16"	-	12	27	9	9	6	5,5	3,5	8,2	-		100/1000
013431•	6	(10)	6	(10)	10	3/8"	-	15	32	9	11	9	5,5	3,5	10,2	-		100/1000
01419*	10	(8)	10	(8)	5	#10	7	10	26,5	9,5	6,3	5	7	5	5,2	1, 2, 5, 6	-	100/100
01431*	10	(8)	10	(8)	6	#12	7	11	28	9,5	6,5	5,5	7	5	6,3	1, 2, 5, 6	-	100/100
01437*	10	(8)	10	(8)	8	5/16"	7	13,6	31,5	9,5	8,8	6,2	7	5	8,5	1, 2, 5, 6	-	100/100
01443*	10	(8)	10	(8)	10	3/8"	7	17,2	34	9,5	9,6	9,5	7	5	10,5	1, 2, 5, 6	-	100/100
01449*	10	(8)	10	(8)	12	1/2"	7	17	34,1	9,5	9,3	9,3	7	5	12,2	1, 2, 5, 6	-	100/100
01525	16	(6)	16	(6)	5	#10	7,5	11,5	30,5	11	8,7	6,3	8	6	5,3	1, 2, 5, 6	-	100/100
01531	16	(6)	16	(6)	6	#12	7,5	11,5	31	11	8,5	6	8	6	6,5	1, 2, 5, 6	-	100/100
01537	16	(6)	16	(6)	8	5/16"	7,5	15	36	12	9	8	8	6	8,5	1, 2, 5, 6	-	100/100
01543	16	(6)	16	(6)	10	3/8"	7,5	15	38,5	12	10,5	10	8	6	10,5	1, 2, 5, 6	-	100/100
01549	16	(6)	16	(6)	12	1/2"	7,5	16,5	39	12	10,5	10	8	6	13	1, 2, 5, 6	-	100/100
01625	25	(4)	25	(4)	5	#10	9	14	35,5	13,5	10	7	9,5	7	5,2	1, 2, 5, 6	-	100/100
01631	25	(4)	25	(4)	6	#12	9	14	35,5	13,5	10	7	9,5	7	6,3	1, 2, 5, 6	-	100/100
01637	25	(4)	25	(4)	8	5/16"	9	14	35,5	13,5	10	8	9,5	7	8,4	1, 2, 5, 6	-	100/100
01643	25	(4)	25	(4)	10	3/8"	9	17	39,5	14	10,5	9,5	9,5	7	10,5	1, 2, 5, 6	-	100/100
01649	25	(4)	25	(4)	12	1/2"	9	18,5	39,5	14	11	9,5	9,5	7	13	1, 2, 5, 6	-	100/100
01731	35	(2)	35	(2)	6	#12	11	17	37	15	9,5	6	11,5	8,5	6,4	1, 2, 5		100/100
01737	35	(2)	35	(2)	8	5/16"	11	17	41,5	15	10,5	10	11,5	8,5	8,5	1, 2, 5		100/100
01743	35	(2)	35	(2)	10	3/8"	11	17	45	15	12	9,5	11,5	8,5	10,5	1, 2, 5		100/100
01749	35	(2)	35	(2)	12	1/2"	11	20	46	15	14	11,5	11,5	8,5	13	1, 2, 5		100/100
01831	50	(1/0)	50	(1/0)	6	#12	12	18,7	45,5	18	9	9	13	10	6,4	1, 2, 5		100/100
01837	50	(1/0)	50	(1/0)	8	5/16"	12	18,7	47,5	18	10	10	13	10	8,4	1, 2, 5		100/100
01843	50	(1/0)	50	(1/0)	10	3/8"	12	18,7	49,5	18	11	11	13	10	10,5	1, 2, 5		100/100
01849	50	(1/0)	50	(1/0)	12	1/2"	12	21	53	18	15,3	12	13	10	12,5	1, 2, 5		100/100
01855	50	(1/0)	50	(1/0)	14	9/16"	12	22	53	17	15,3	12	13	10	14,5	1, 2, 5		100/100
01931•	70	(2/0)	70	(2/0)	6	#12	14	21,8	51	20,5	11	10	15	12	6,5	1, 2, 5		100/100
01937•	70	(2/0)	70	(2/0)	8	5/16"	14	21,8	51	20,5	11	10	15	12	8,5	1, 2, 5		100/100
01943•	70	(2/0)	70	(2/0)	10	3/8"	14	21,8	57	20,5	14,5	11,2	15	12	10,5	1, 2, 5		100/100
01949•	70	(2/0)	70	(2/0)	12	1/2"	14	22	57	20,5	13	13	15	12	12,5	1, 2, 5		100/100
01955•	70	(2/0)	70	(2/0)	14	9/16"	14	22	57	20,5	14	11,3	15	12	14,5	1, 2, 5		100/100
01961•	70	(2/0)	70	(2/0)	16	5/8"	14	22	57	20,5	14	11,3	15	12	16,5	1, 2, 5		100/100
03137•	95	(3/0)	95	(3/0)	8	5/16"	16	25	54,5	23,5	9	8	17,5	13,8	8,5	1, 2, 5		50/50
03143•	95	(3/0)	95	(3/0)	10	3/8"	16	25	60	23	12,5	12,5	17,5	13,8	10,5	1, 2, 5		50/50
03149•	95	(3/0)	95	(3/0)	12	1/2"	16	25	62	23	14	13	17,5	13,8	12,5	1, 2, 5		50/50
03155•	95	(3/0)	95	(3/0)	14	9/16"	16	25	65	23	17	13	17,5	13,8	14,5	1, 2, 5		50/50
03161•	95	(3/0)	95	(3/0)	16	5/8"	16	25	65	23	17	13,5	17,5	13,8	16,5	1, 2, 5		50/50
03237	120	(4/0)	120	(4/0)	8	5/16"	18	28	64	25	14	14	19,5	15,5	8,5	1, 2, 5		50/50
03243	120	(4/0)	120	(4/0)	10	3/8"	18	28	64	25	14	14	19,5	15,5	10,5	1, 2, 5		50/50
03249	120	(4/0)	120	(4/0)	12	1/2"	18	28	64	25	14	14	19,5	15,5	12,5	1, 2, 5		50/50
03255	120	(4/0)	120	(4/0)	14	9/16"	18	28	67	25	15	16	19,5	15,5	14,5	1, 2, 5		50/50
03261	120	(4/0)	120	(4/0)	16	5/8"	18	28	70	25	15	16	19,5	15,5	16,5	1, 2, 5		50/50
03337	150	(300)	150	(300)	8	5/16"	20	31	64	28	13	11	21	17	8,4	1, 2, 5		50/50
03343	150	(300)	150	(300)	10	3/8"	20	31	64	28	13	11	21	17	10,4	1, 2, 5		50/50
03349	150	(300)	150	(300)	12	1/2"	20	31	70	28	14	13	21	17	12,5	1, 2, 5		50/50
03355	150	(300)	150	(300)	14	9/16"	20	31	70,5	28	15,5	15	21	17	14,5	1, 2, 5		50/50
03361	150	(300)	150	(300)	16	5/8"	20	31	73	30	15	16	21	17	16,5	1, 2, 5		50/50
03367	150	(300)	150	(300)	20	3/4"	20	31	73	30	22	16	21	17	21	1, 2, 5		50/50
03443	185	(400)	185	(400)	10	3/8"	22	35	75	30	16	14	24	19	10,5	1, 2, 5		50/50
03449	185	(400)	185	(400)	12	1/2"	22	35	75	30	16	14	24	19	13	1, 2, 5		50/50
03455	185	(400)	185	(400)	14	9/16"	22	35	79	30	18	16	24	19	15	1, 2, 5		50/50
03461	185	(400)	185	(400)	16	5/8"	22	35	81	30	19	17	24	19	17	1, 2, 5		50/50
03467	185	(400)	185	(400)	20	3/4"	22	35	87	30	22	20	24	19	21	1, 2, 5		50/50
03543	240	(500)	240	(500)	10	3/8"	25	39,5	81	35	16	14	27	21,5	10,5	1, 2, 5		50/50
03549	240	(500)	240	(500)	12	1/2"	25	39,5	81	35	16	14	27	21,5	13	1, 2, 5		50/50
03555	240	(500)	240	(500)	14	9/16"	25	39,5	85	35	18	16	27	21,5	15	1, 2, 5		50/50
03561	240	(500)	240	(500)	16	5/8"	25	39,5	87	35	19	17	27	21,5	17	1, 2, 5		50/50
03567	240	(500)	240	(500)	20	3/4"	25	39,5	93	35	22	20	27	21,5	21	1, 2, 5		50/50
03649	300	(600)	300	(600)	12	1/2"	28	44	101	38	22	20	30	24	13	1, 2, 5		25/25
03655	300	(600)	300	(600)	14	9/16"	28	44	101	38	22	20	30	24	15	1, 2, 5		25/25
03661	300	(600)	300	(600)	16	5/8"	28	44	101	38	22	20	30	24	17	1, 2, 5		25/25
03667	300	(600)	300	(600)	20	3/4"	28	44	101	38	22	20	30	24	21	1, 2, 5		25/25
03669	300	(600)	300	(600)	24	15/16"	28	44	101	38	22	20	30	24	25	1, 2, 5		25/25
03749•	400	(800)	300	(600)	12	1/2"	35	50	108	40	22	20	35	27	13	1, 2, 5		10/10
03755•	400	(800)	300	(600)	14	9/16"	35	50	108	40	22	20	35	27	15	1, 2, 5		10/10
03761•	400	(800)	300	(600)	16	5/8"	35	50	108	40	22	20	35	27	17	1, 2, 5		10/10
03767•	400	(800)	300	(600)	20	3/4"	35	50	108	40	22	20	35	27	21	1, 2, 5		10/10
03769•	400	(800)	300	(600)	24	15/16"	35	50	108	40	22	20	35	27	25	1, 2, 5		10/10
03861•	500	(1000)	400	(800)	16	5/8"	38	55	124	51	25	23	38	30	17	1, 2, 5		5/5
03867•	500	(1000)	400	(800)	20	3/4"	38	55	124	51	25	23	38	30	21	1, 2, 5		5/5
03961•	630	(1250)	500	(1000)	16	5/8"	42	61	131	58	25	23	42	33,6	17	1, 2, 5		5/5
03967•	630	(1250)	500	(1000)	20	3/4"	42	61	131	58	25	23	42	33,6	21	1, 2, 5		5/10
