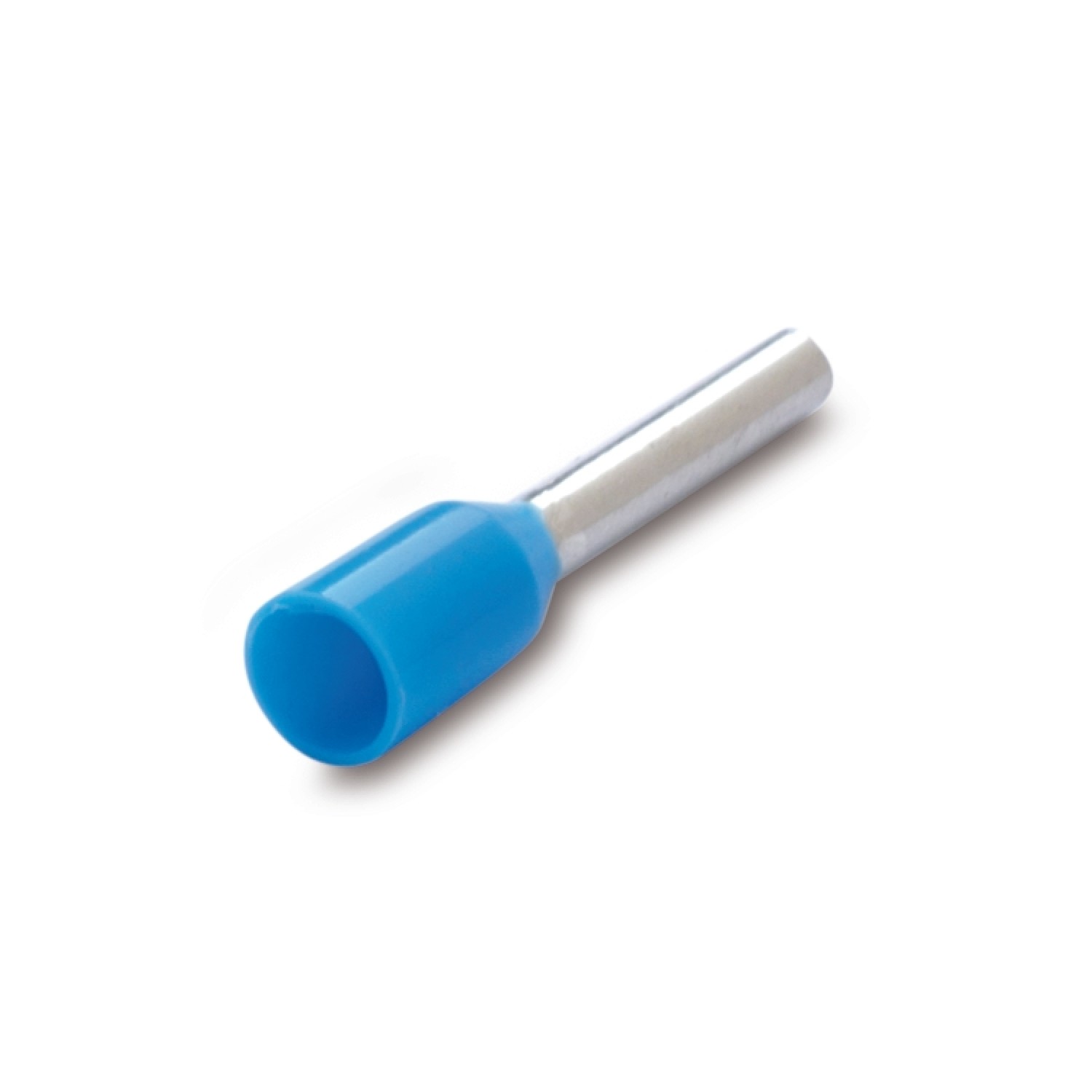

KOŃCÓWKI TULEJKOWE DO PRZEWODÓW MIEDZIANYCH · IZOLOWANE · PRZEWÓD POJEDYNCZY

Kategoria wyrobu	końcówka tulejkowa
Materiał końcówki	miedź cynowana
Materiał izolacji	polipropylen (PP) bez opóźniaczy palenia
Temperatura robocza	105°C maks.
Norma odniesienia	DIN 46228-4 (końcówki tulejkowe izolowane), UL486F (nieizolowane i izolowane końcówki tulejkowe), CSA C22.2 No.291-14 (nieizolowane i izolowane końcówki tulejkowe)
Etim 9	EC000005
cid	11TC02A

Obrazy
wymiary

Odniesienie

Artykuł	Kolor	Kolor standardowy 1	Kolor standardowy 2	Kolor DIN 46228/4	Rozdział [mm²]	Rozdział [AWG/kcmil]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]		CAD FILE
005003•	Szary	√	-	-	0,14	(26)	10	6	2,1	1,6	0,7	500/5000
00701•	Brązowy	-	√	-	0,14	(26)	10	6	2,1	1,6	0,7	500/5000
005001•	Szary	√	-	-	0,14	(26)	12	8	2,5	1,6	0,7	500/5000
005004•	Jasnoniebieski	√	-	-	0,25	(24)	10	6	2,3	1,8	0,75	500/5000
007034•	Żółty	-	√	-	0,25	(24)	10	6	2,3	1,8	0,75	500/5000
00500•	Jasnoniebieski	√	-	-	0,25	(24)	12	8	2,5	1,8	0,75	500/5000
005005•	Turkusowy	√	-	-	0,34	(22)	10	6	2,5	2	0,8	500/5000
007036•	Zielony	-	√	-	0,34	(22)	10	6	2,5	2	0,8	500/5000
005002•	Turkusowy	√	-	-	0,34	(22)	12	8	2,5	2	0,8	500/5000
005012	Pomarańczowy	√	-	-	0,5	(20)	12	6	3,1	2,6	1	500/5000
006011	Biały	-	√	√	0,5	(20)	12	6	3,1	2,6	1	500/5000
00501	Pomarańczowy	√	-	-	0,5	(20)	14	8	3,1	2,6	1	500/5000	3D
00601	Biały	-	√	√	0,5	(20)	14	8	3,1	2,6	1	500/5000
005011	Pomarańczowy	√	-	-	0,5	(20)	16	10	3,1	2,6	1	500/5000
006012	Biały	-	√	√	0,5	(20)	16	10	3,1	2,6	1	500/5000
005021	Biały	√	-	-	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
007021	Jasnoniebieski	-	√	-	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
006021	Szary	-	-	√	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
00502	Biały	√	-	-	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
00702	Jasnoniebieski	-	√	-	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
00602	Szary	-	-	√	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
005022	Biały	√	-	-	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
007022	Jasnoniebieski	-	√	-	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
006022	Szary	-	-	√	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
005023	Biały	√	-	-	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
007023	Jasnoniebieski	-	√	-	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
006023	Szary	-	-	√	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
005031	Żółty	√	-	-	1	(18)	12	6	3,5	3	1,4	500/5000
006031	Czerwony	-	√	√	1	(18)	12	6	3,5	3	1,4	500/5000
00503	Żółty	√	-	-	1	(18)	14	8	3,5	3	1,4	500/5000
00603	Czerwony	-	√	√	1	(18)	14	8	3,5	3	1,4	500/5000
005032	Żółty	√	-	-	1	(18)	16	10	3,5	3	1,4	500/5000
006032	Czerwony	-	√	√	1	(18)	16	10	3,5	3	1,4	500/5000
005033	Żółty	√	-	-	1	(18)	18	12	3,5	3	1,4	500/5000
006033	Czerwony	-	√	√	1	(18)	18	12	3,5	3	1,4	500/5000
005042	Czerwony	√	-	-	1,5	(16)	12	6	4	3,5	1,7	500/5000
006042	Czarny	-	√	√	1,5	(16)	12	6	4	3,5	1,7	500/5000
00504	Czerwony	√	-	-	1,5	(16)	14	8	4	3,5	1,7	500/5000	3D
00604	Czarny	-	√	√	1,5	(16)	14	8	4	3,5	1,7	500/5000	3D
005041	Czerwony	√	-	-	1,5	(16)	16	10	4	3,5	1,7	500/5000
006041	Czarny	-	√	√	1,5	(16)	16	10	4	3,5	1,7	500/5000
005043	Czerwony	√	-	-	1,5	(16)	18	12	4	3,5	1,7	500/5000
006043	Czarny	-	√	√	1,5	(16)	18	12	4	3,5	1,7	500/5000
00505	Czerwony	√	-	-	1,5	(16)	24	18	4	3,5	1,7	250/2500
00605	Czarny	-	√	√	1,5	(16)	24	18	4	3,5	1,7	250/2500
00506	Niebieski	√	-	√	2,5	(14)	14	8	4,7	4,2	2,2	250/2500	3D
00706	Szary	-	√	-	2,5	(14)	14	8	4,7	4,2	2,2	250/2500	3D
005062	Niebieski	√	-	√	2,5	(14)	16	10	4,7	4,2	2,2	250/2500
007071	Szary	-	√	-	2,5	(14)	16	10	4,7	4,2	2,2	250/2500
005061	Niebieski	√	-	√	2,5	(14)	18	12	4,7	4,2	2,2	250/2500
007061	Szary	-	√	-	2,5	(14)	18	12	4,7	4,2	2,2	250/2500
00507	Niebieski	√	-	√	2,5	(14)	24	18	4,7	4,2	2,2	200/2000
00707	Szary	-	√	-	2,5	(14)	24	18	4,7	4,2	2,2	200/2000
00508	Szary	√	-	√	4	(12)	17	10	5,4	4,8	2,8	200/2000	3D
00708	Pomarańczowy	-	√	-	4	(12)	17	10	5,4	4,8	2,8	200/2000	3D
005081	Szary	√	-	√	4	(12)	20	12	5,4	4,8	2,8	200/2000
007081	Pomarańczowy	-	√	-	4	(12)	20	12	5,4	4,8	2,8	200/2000
00509	Szary	√	-	√	4	(12)	26	18	5,4	4,8	2,8	100/1000
00709	Pomarańczowy	-	√	-	4	(12)	26	18	5,4	4,8	2,8	100/1000
00510	Czarny	√	-	-	6	(10)	20	12	6,9	6,3	3,5	100/1000
00710	Zielony	-	√	-	6	(10)	20	12	6,9	6,3	3,5	100/1000
00610	Żółty	-	-	√	6	(10)	20	12	6,9	6,3	3,5	100/1000
00511	Czarny	√	-	-	6	(10)	26	18	6,9	6,3	3,5	100/1000
00711	Zielony	-	√	-	6	(10)	26	18	6,9	6,3	3,5	100/1000
00611	Żółty	-	-	√	6	(10)	26	18	6,9	6,3	3,5	100/1000
00512	Kość słoniowa	√	-	-	10	(8)	22	12	8,4	7,6	4,5	50/500
00712	Brązowy	-	√	-	10	(8)	22	12	8,4	7,6	4,5	50/500
00612•	Czerwony	-	-	√	10	(8)	22	12	8,4	7,6	4,5	50/500
00513	Kość słoniowa	√	-	-	10	(8)	28	18	8,4	7,6	4,5	50/500
00713	Brązowy	-	√	-	10	(8)	28	18	8,4	7,6	4,5	50/500
00613	Czerwony	-	-	√	10	(8)	28	18	8,4	7,6	4,5	50/500
00514•	Zielony	√	-	-	16	(6)	24	12	9,6	8,8	5,8	50/500
00714	Kość słoniowa	-	√	-	16	(6)	24	12	9,6	8,8	5,8	50/500
00614	Niebieski	-	-	√	16	(6)	24	12	9,6	8,8	5,8	50/500
00515•	Zielony	√	-	-	16	(6)	28	18	9,6	8,8	5,8	50/500
00715	Kość słoniowa	-	√	-	16	(6)	28	18	9,6	8,8	5,8	50/500
00615	Niebieski	-	-	√	16	(6)	28	18	9,6	8,8	5,8	50/500
006163•	Żółty	√	-	√	25	(4)	26	12	12	11,2	7,3	100/100
00516	Brązowy	√	-	-	25	(4)	30	16	12	11,2	7,3	100/100
00716	Czarny	-	√	-	25	(4)	30	16	12	11,2	7,3	100/100
00616	Żółty	-	-	√	25	(4)	30	16	12	11,2	7,3	100/100
005161	Brązowy	√	-	-	25	(4)	30	18	12	11,2	7,3	100/100
007161	Czarny	-	√	-	25	(4)	30	18	12	11,2	7,3	100/100
006161	Żółty	-	-	√	25	(4)	30	18	12	11,2	7,3	100/100
005162	Brązowy	√	-	-	25	(4)	36	22	12	11,2	7,3	100/100
007162	Czarny	-	√	-	25	(4)	36	22	12	11,2	7,3	100/100
006162	Żółty	-	-	√	25	(4)	36	22	12	11,2	7,3	100/100
006173•	Czerwony	-	√	√	35	(2)	26	12	13,5	12,7	8,3	100/100
00517	Beż	√	-	-	35	(2)	30	16	13,5	12,7	8,3	100/500
00617	Czerwony	-	√	√	35	(2)	30	16	13,5	12,7	8,3	100/100
005171	Beż	√	-	-	35	(2)	30	18	13,5	12,7	8,3	100/500
006171	Czerwony	-	√	√	35	(2)	30	18	13,5	12,7	8,3	100/100
005172•	Beż	√	-	-	35	(2)	39	25	13,5	12,7	8,3	100/500
006172	Czerwony	-	√	√	35	(2)	39	25	13,5	12,7	8,3	100/100
00518	Oliwkowy	√	-	-	50	(1/0)	36	20	16	15	10,3	50/50
00618	Niebieski	-	√	√	50	(1/0)	36	20	16	15	10,3	50/50
005181	Oliwkowy	√	-	-	50	(1/0)	40	25	16	15	10,3	50/50
006181	Niebieski	-	√	√	50	(1/0)	40	25	16	15	10,3	50/50
00519•	Żółty	√	-	-	70	(2/0)	37	21	17,2	16	13,5	50/50
00520•	Czerwony	√	-	-	95	(3/0)	44	25	19,2	18	14,7	50/50
00521•	Niebieski	√	-	-	120	(4/0)	48	27	21,4	20	16,7	50/50
00522•	Żółty	√	-	-	150	(300)	58	32	25	23	19,5	25/25
