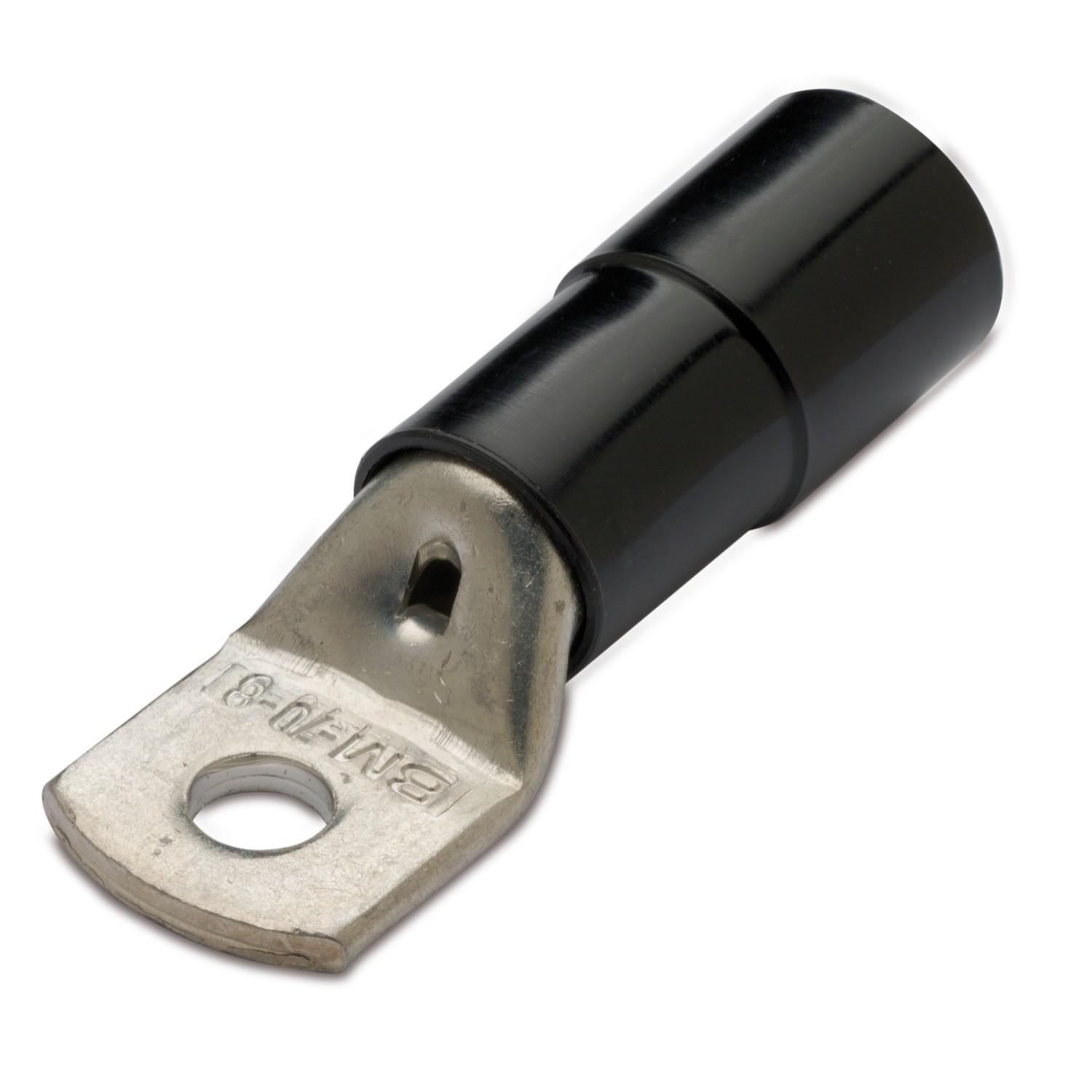

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · IZOLOWANE NYLONEM · CZARNE · DO PRZEWODÓW KLASY 6

Kategoria wyrobu	końcówki kablowe
Materiał końcówki	miedź cynowana
Materiał izolacji	poliamid (PA6.6)
Poziom samogaśnięcia izolacji	UL 94 V0
Temperatura robocza	125 °C maks.
Klasa przewodnika	Klasa 1 i 2 (przewód sztywny) oraz klasa 5 (przewód giętki) zgodnie z EN 60228
Otwór inspekcyjny	tak
Etim 9	EC001051
cid	11TB04A

Obrazy
wymiary

Odniesienie

Artykuł	Kolor	Sztywna sekcja [mm²]	Sztywna sekcja [AWG/kcmil]	Sekcja elastyczna [mm²]	Sekcja elastyczna [AWG/kcmil]	Do śruby Ø śruby [mm]	Do śruby Rozmiar szpilki	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	Do przewodu klasy	
004191	Czarny	10	(8)	10	(8)	5	#10	10	37,3	9,5	6,3	5	8,2	5	5,2	1, 2, 5, 6	100/100
004311	Czarny	10	(8)	10	(8)	6	#12	11	38,8	9,5	6,5	5,5	8,2	5	6,3	1, 2, 5, 6	100/100
004371	Czarny	10	(8)	10	(8)	8	5/16"	13,6	42,3	9,5	8,8	6,2	8,2	5	8,5	1, 2, 5, 6	100/100
004431	Czarny	10	(8)	10	(8)	10	3/8"	17,2	44,8	9,5	9,6	9,5	8,2	5	10,5	1, 2, 5, 6	100/100
004491	Czarny	10	(8)	10	(8)	12	1/2"	17	44,9	9,5	9,3	9,3	8,2	5	12,2	1, 2, 5, 6	100/100
005251	Czarny	16	(6)	16	(6)	5	#10	11,5	43,3	12	8,7	6,3	9	6	5,3	1, 2, 5, 6	100/100
005311	Czarny	16	(6)	16	(6)	6	#12	11,5	43,8	12	8,5	6	9	6	6,5	1, 2, 5, 6	100/100
005371	Czarny	16	(6)	16	(6)	8	5/16"	15	43,8	12	9	8	9	6	8,5	1, 2, 5, 6	100/100
005431	Czarny	16	(6)	16	(6)	10	3/8"	17,5	51,3	12	10,5	10	9	6	10,5	1, 2, 5, 6	100/100
005491	Czarny	16	(6)	16	(6)	12	1/2"	17,5	51,8	12	10,5	10	9	6	13	1, 2, 5, 6	100/100
006251	Czarny	25	(4)	25	(4)	5	#10	14	49,4	13,5	10	7	11,5	7	5,2	1, 2, 5, 6	100/100
006311	Czarny	25	(4)	25	(4)	6	#12	14	49,4	13,5	10	7	11,5	7	6,3	1, 2, 5, 6	100/100
006371	Czarny	25	(4)	25	(4)	8	5/16"	14	49,4	13,5	10	8	11,5	7	8,4	1, 2, 5, 6	100/100
006431	Czarny	25	(4)	25	(4)	10	3/8"	17	53,4	14	10,5	9,5	11,5	7	10,5	1, 2, 5, 6	100/100
006491	Czarny	25	(4)	25	(4)	12	1/2"	18,5	53,4	14	11	9,5	11,5	7	13	1, 2, 5, 6	100/100
007311	Czarny	35	(2)	35	(2)	6	#12	17	53	15	9,5	6	14	8,5	6,4	1, 2, 5	100/100
007371	Czarny	35	(2)	35	(2)	8	5/16"	17	57,5	15	10,5	10	14	8,5	8,5	1, 2, 5	100/100
007431	Czarny	35	(2)	35	(2)	10	3/8"	17	61	15	12	9,5	14	8,5	10,5	1, 2, 5	100/100
007491	Czarny	35	(2)	35	(2)	12	1/2"	17	62	15	14	11,5	14	8,5	13	1, 2, 5	100/100
008311	Czarny	50	(1/0)	50	(1/0)	6	#12	18,7	62,4	18	9	9	15,5	10	6,4	1, 2, 5	100/100
008371	Czarny	50	(1/0)	50	(1/0)	8	5/16"	18,7	64,4	18	10	10	15,5	10	8,4	1, 2, 5	100/100
008431	Czarny	50	(1/0)	50	(1/0)	10	3/8"	18,7	66,4	18	11	11	15,5	10	10,5	1, 2, 5	100/100
008491	Czarny	50	(1/0)	50	(1/0)	12	1/2"	21	69,9	18	15,3	12	15,5	10	12,5	1, 2, 5	100/100
008551	Czarny	50	(1/0)	50	(1/0)	14	9/16"	22	69,9	17	15,3	12	15,5	10	14,5	1, 2, 5	100/100
009371	Czarny	70	(2/0)	70	(2/0)	8	5/16"	21,8	73	20,5	11	10	18	12	8,5	1, 2, 5	100/100
009431	Czarny	70	(2/0)	70	(2/0)	10	3/8"	21,8	79	20,5	14,5	11,2	18	12	10,5	1, 2, 5	100/100
009491	Czarny	70	(2/0)	70	(2/0)	12	1/2"	22	79	20,5	13	13	18	12	12,5	1, 2, 5	100/100
009551	Czarny	70	(2/0)	70	(2/0)	14	9/16"	22	79	20,5	14	11,3	18	12	14,5	1, 2, 5	100/100
009611	Czarny	70	(2/0)	70	(2/0)	16	5/8"	22	79	20,5	14	11,3	18	12	16,5	1, 2, 5	100/100
051371	Czarny	95	(3/0)	95	(3/0)	8	5/16"	25	76,8	23	12,5	12,5	19,5	13,8	8,5	1, 2, 5	50/50
051431	Czarny	95	(3/0)	95	(3/0)	10	3/8"	25	82,3	23	12,5	12,5	19,5	13,8	10,5	1, 2, 5	50/50
051491	Czarny	95	(3/0)	95	(3/0)	12	1/2"	25	84,3	23	14	13	19,5	13,8	12,5	1, 2, 5	50/50
051551	Czarny	95	(3/0)	95	(3/0)	14	9/16"	25	87,3	23	17	13	19,5	13,8	14,5	1, 2, 5	50/50
051611	Czarny	95	(3/0)	95	(3/0)	16	5/8"	25	87,3	23	17	13,5	19,5	13,8	16,5	1, 2, 5	50/50
052371	Czarny	120	(4/0)	120	(4/0)	8	5/16"	28	86	25	14	14	21	15,5	8,5	1, 2, 5	50/50
052431	Czarny	120	(4/0)	120	(4/0)	10	3/8"	28	86	25	14	14	21	15,5	10,5	1, 2, 5	50/50
052491	Czarny	120	(4/0)	120	(4/0)	12	1/2"	28	86	25	14	14	21	15,5	12,5	1, 2, 5	50/50
052551	Czarny	120	(4/0)	120	(4/0)	14	9/16"	28	89	25	15	16	21	15,5	14,5	1, 2, 5	50/50
052611	Czarny	120	(4/0)	120	(4/0)	16	5/8"	28	92	25	15	16	21	15,5	16,5	1, 2, 5	50/50
053371	Czarny	150	(300)	150	(300)	8	5/16"	31	87,5	28	13	11	23	17	8,4	1, 2, 5	25/25
053431	Czarny	150	(300)	150	(300)	10	3/8"	31	87,5	28	13	11	23	17	10,4	1, 2, 5	25/25
053491	Czarny	150	(300)	150	(300)	12	1/2"	31	93	28	14	13	23	17	12,5	1, 2, 5	25/25
053551	Czarny	150	(300)	150	(300)	14	9/16"	31	94	28	15,5	15	23	17	14,5	1, 2, 5	25/25
053611	Czarny	150	(300)	150	(300)	16	5/8"	31	96,5	30	15	16	23	17	16,5	1, 2, 5	50/50
053671	Czarny	150	(300)	150	(300)	20	3/4"	31	96,5	30	22	16	23	17	21	1, 2, 5	25/25
054491	Czarny	185	(400)	185	(400)	12	1/2"	35	103	30	16	14	26	19	13	1, 2, 5	25/25
054551	Czarny	185	(400)	185	(400)	14	9/16"	35	107	30	18	16	26	19	15	1, 2, 5	25/25
054611	Czarny	185	(400)	185	(400)	16	5/8"	35	109	30	19	17	26	19	17	1, 2, 5	25/25
054671	Czarny	185	(400)	185	(400)	20	3/4"	35	115	30	22	20	26	19	21	1, 2, 5	25/25
055491	Czarny	240	(500)	240	(500)	12	1/2"	39,5	110	35	16	14	30	21,5	13	1, 2, 5	25/25
055551	Czarny	240	(500)	240	(500)	14	9/16"	39,5	114	35	18	16	30	21,5	15	1, 2, 5	25/25
055611	Czarny	240	(500)	240	(500)	16	5/8"	39,5	116	35	19	17	30	21,5	17	1, 2, 5	25/25
055671	Czarny	240	(500)	240	(500)	20	3/4"	39,5	122	35	22	20	30	21,5	21	1, 2, 5	25/25
05649	Czarny	300	(600)	240	(500)	12	1/2"	44	131	38	22	20	33	24	13	1, 2, 5	25/25
05661	Czarny	300	(600)	240	(500)	16	5/8"	44	131	38	22	20	33	24	17	1, 2, 5	10/10
05667	Czarny	300	(600)	240	(500)	20	3/4"	44	131	38	22	20	33	24	21	1, 2, 5	10/10
