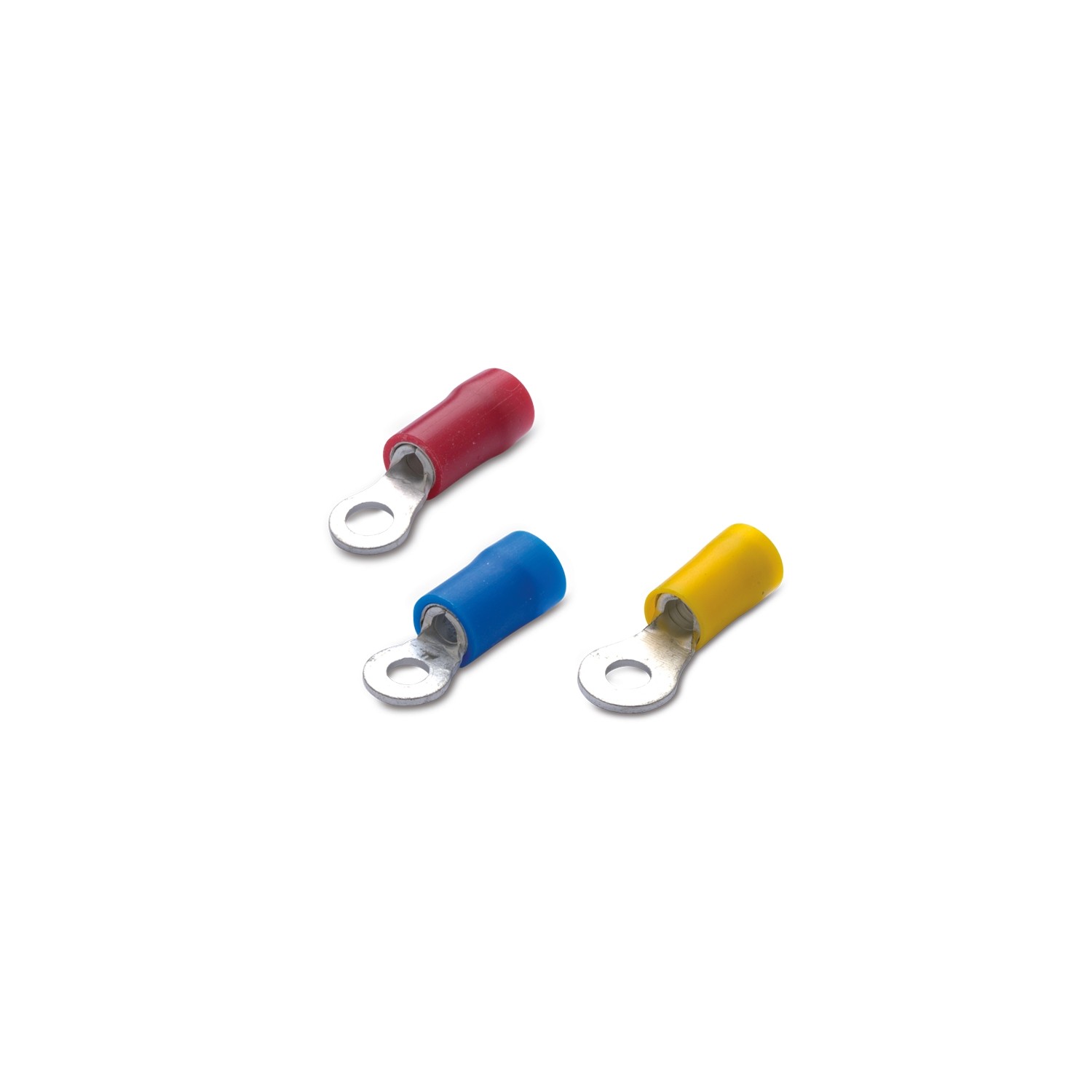

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · IZOLOWANE PCW Z TULEJKĄ ANTYWIBRACYJNĄ · OCZKOWE

Product was successfully added to your shopping cart.

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · IZOLOWANE PCW Z TULEJKĄ ANTYWIBRACYJNĄ · OCZKOWE

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · IZOLOWANE PCW Z BLACHY · OCZKOWE

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · Z BLACHY IZOLOWANE NYLONEM · OCZKOWE

Kategoria wyrobu	końcówki kablowe
Materiał końcówki	miedź cynowana
Materiał tulejki	miedź
Materiał izolacji	polichlorek winylu (PCW)
Poziom samogaśnięcia izolacji	UL 94 V0
Napięcie nominalne	600 V maks.
Temperatura robocza	75 °C maks.
Norma odniesienia	UL 486 A-B
Montaż	podwójne zaciskanie
Etim 9	EC001052
cid	11TB02A

file n° E 137735

Obrazy
wymiary

Odniesienie

Artykuł	Kolor	Rozdział [mm²]	Rozdział [AWG]	Do śruby Ø śruby [mm]	Do śruby Rozmiar szpilki	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	S1 [mm]		Ilość na liście życzeń
90107	Czerwony	0.25 ÷ 1.5	(22 - 16)	3	#4	5,5	17,5	10	4,75	4,4	1,7	3,2	0,8	100/1000
90113	Czerwony	0.25 ÷ 1.5	(22 - 16)	3.5	#6	5,5	17,5	10	4,75	4,4	1,7	3,7	0,8	100/1000
90119	Czerwony	0.25 ÷ 1.5	(22 - 16)	4	#8	8	21	10	7	4,4	1,7	4,3	0,8	100/1000
90125	Czerwony	0.25 ÷ 1.5	(22 - 16)	5	#10	8	21	10	7	4,4	1,7	5,3	0,8	100/1000
90131	Czerwony	0.25 ÷ 1.5	(22 - 16)	6	#12	11,6	25,5	10	9,7	4,4	1,7	6,4	0,8	100/1000
90137	Czerwony	0.25 ÷ 1.5	(22 - 16)	8	5/16"	11,6	25,5	10	9,7	4,4	1,7	8,4	0,8	100/1000
90143	Czerwony	0.25 ÷ 1.5	(22 - 16)	10	3/8"	13,6	27,3	10	10,5	4,4	1,7	10,5	0,8	100/1000
90207	Niebieski	1.5 ÷ 2.5	(16 - 14)	3	#4	8,5	22	10	7,75	5	2,3	3,2	0,8	100/1000
90213	Niebieski	1.5 ÷ 2.5	(16 - 14)	3.5	#6	8,5	22	10	7,75	5	2,3	3,7	0,8	100/1000
90219	Niebieski	1.5 ÷ 2.5	(16 - 14)	4	#8	8,5	22	10	7,75	5	2,3	4,3	0,8	100/1000
90225	Niebieski	1.5 ÷ 2.5	(16 - 14)	5	#10	9,5	22	10	7,25	5	2,3	5,3	0,8	100/1000
90231	Niebieski	1.5 ÷ 2.5	(16 - 14)	6	#12	12	27	10	11	5	2,3	6,4	0,8	100/1000
90237	Niebieski	1.5 ÷ 2.5	(16 - 14)	8	5/16"	12	27	10	11	5	2,3	8,4	0,8	100/1000
90243	Niebieski	1.5 ÷ 2.5	(16 - 14)	10	3/8"	13,6	29,3	10	12,5	5	2,3	10,5	0,8	100/1000
90319	Żółty	4 ÷ 6	(12 - 10)	4	#8	9,5	27	14	8,25	6,7	3,6	4,3	1	50/500
90325	Żółty	4 ÷ 6	(12 - 10)	5	#10	9,5	27	14	8,25	6,7	3,6	5,3	1	50/500
90331	Żółty	4 ÷ 6	(12 - 10)	6	#12	12	30,5	14	10,5	6,7	3,6	6,4	1	50/500
90337	Żółty	4 ÷ 6	(12 - 10)	8	5/16"	15	35	14	13,5	6,7	3,6	8,4	1	50/500
90343	Żółty	4 ÷ 6	(12 - 10)	10	3/8"	15	35	14	13,5	6,7	3,6	10,5	1	50/500
