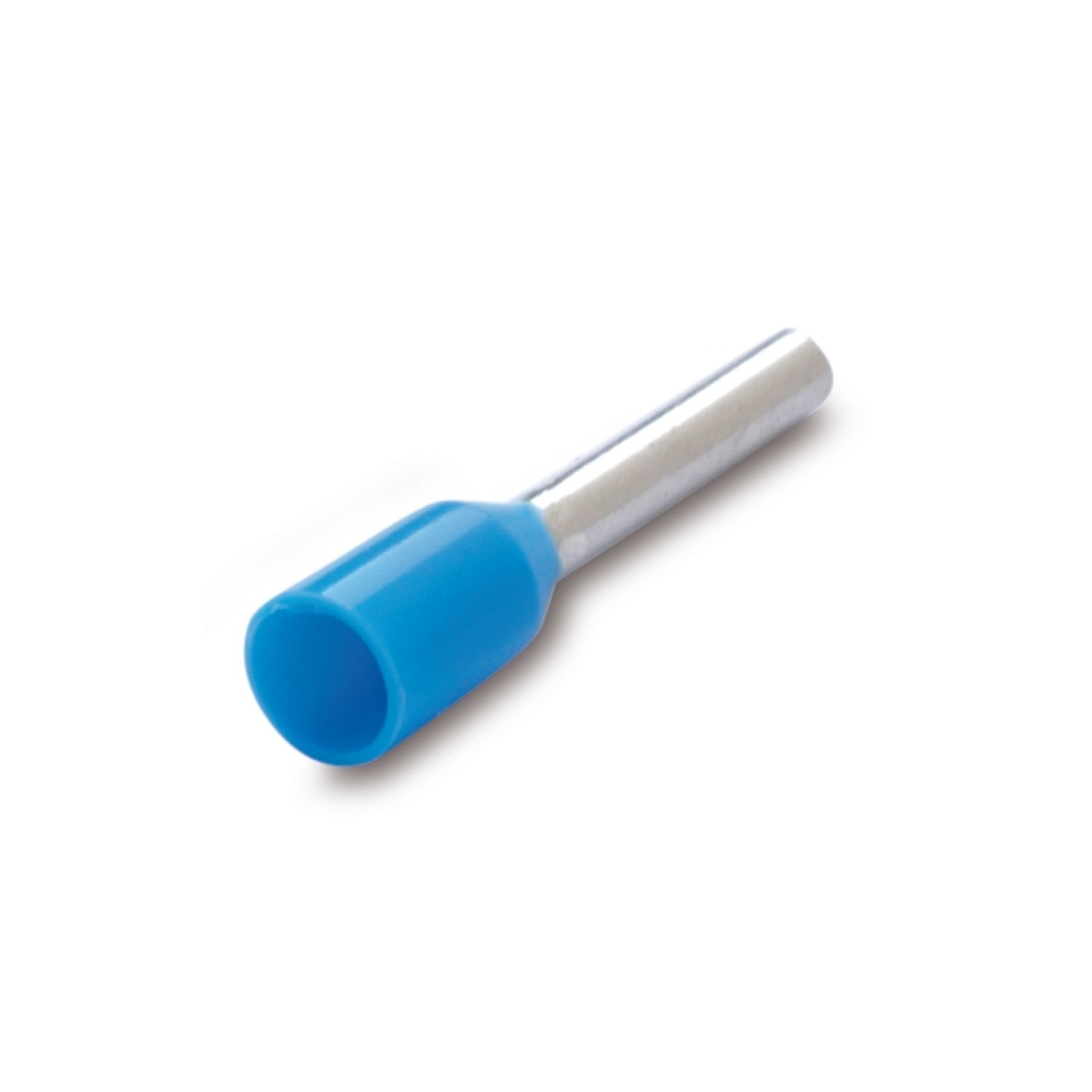

END-SLEEVES FOR COPPER CONDUCTORS · INSULATED · SINGLE CABLE

Product Category	end-sleeve
Terminal material	tinned copper
Insulation material	polypropylene (PP) without flame retardant
Operating temperature	105°C max
According to std.	DIN 46228-4 (tubular ferrules with plastic sleeve), UL486F (bare and covered ferrules), CSA C22.2 No.291-14 (bare and covered ferrules)
Etim 9	EC000005
cid	11TC02A

Images with
dimensions

Coded items

Item Code	Color	Standard color 1	Standard color 2	Color DIN 46228/4	Section [mm²]	Section [AWG/kcmil]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]		CAD FILE
005003•	Grey	√	-	-	0,14	(26)	10	6	2,1	1,6	0,7	500/5000
00701•	Brown	-	√	-	0,14	(26)	10	6	2,1	1,6	0,7	500/5000
005001•	Grey	√	-	-	0,14	(26)	12	8	2,5	1,6	0,7	500/5000
005004•	LIght blue	√	-	-	0,25	(24)	10	6	2,3	1,8	0,75	500/5000
007034•	Yellow	-	√	-	0,25	(24)	10	6	2,3	1,8	0,75	500/5000
00500•	LIght blue	√	-	-	0,25	(24)	12	8	2,5	1,8	0,75	500/5000
005005•	Turquoise	√	-	-	0,34	(22)	10	6	2,5	2	0,8	500/5000
007036•	Green	-	√	-	0,34	(22)	10	6	2,5	2	0,8	500/5000
005002•	Turquoise	√	-	-	0,34	(22)	12	8	2,5	2	0,8	500/5000
005012	Orange	√	-	-	0,5	(20)	12	6	3,1	2,6	1	500/5000
006011	White	-	√	√	0,5	(20)	12	6	3,1	2,6	1	500/5000
00501	Orange	√	-	-	0,5	(20)	14	8	3,1	2,6	1	500/5000	3D
00601	White	-	√	√	0,5	(20)	14	8	3,1	2,6	1	500/5000
005011	Orange	√	-	-	0,5	(20)	16	10	3,1	2,6	1	500/5000
006012	White	-	√	√	0,5	(20)	16	10	3,1	2,6	1	500/5000
005021	White	√	-	-	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
007021	LIght blue	-	√	-	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
006021	Grey	-	-	√	0,75	(18)	12	6	3,3	2,8	1,2	500/5000
00502	White	√	-	-	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
00702	LIght blue	-	√	-	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
00602	Grey	-	-	√	0,75	(18)	14	8	3,3	2,8	1,2	500/5000	3D
005022	White	√	-	-	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
007022	LIght blue	-	√	-	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
006022	Grey	-	-	√	0,75	(18)	16	10	3,3	2,8	1,2	500/5000
005023	White	√	-	-	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
007023	LIght blue	-	√	-	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
006023	Grey	-	-	√	0,75	(18)	18	12	3,3	2,8	1,2	500/5000
005031	Yellow	√	-	-	1	(18)	12	6	3,5	3	1,4	500/5000
006031	Red	-	√	√	1	(18)	12	6	3,5	3	1,4	500/5000
00503	Yellow	√	-	-	1	(18)	14	8	3,5	3	1,4	500/5000
00603	Red	-	√	√	1	(18)	14	8	3,5	3	1,4	500/5000
005032	Yellow	√	-	-	1	(18)	16	10	3,5	3	1,4	500/5000
006032	Red	-	√	√	1	(18)	16	10	3,5	3	1,4	500/5000
005033	Yellow	√	-	-	1	(18)	18	12	3,5	3	1,4	500/5000
006033	Red	-	√	√	1	(18)	18	12	3,5	3	1,4	500/5000
005042	Red	√	-	-	1,5	(16)	12	6	4	3,5	1,7	500/5000
006042	Black	-	√	√	1,5	(16)	12	6	4	3,5	1,7	500/5000
00504	Red	√	-	-	1,5	(16)	14	8	4	3,5	1,7	500/5000	3D
00604	Black	-	√	√	1,5	(16)	14	8	4	3,5	1,7	500/5000	3D
005041	Red	√	-	-	1,5	(16)	16	10	4	3,5	1,7	500/5000
006041	Black	-	√	√	1,5	(16)	16	10	4	3,5	1,7	500/5000
005043	Red	√	-	-	1,5	(16)	18	12	4	3,5	1,7	500/5000
006043	Black	-	√	√	1,5	(16)	18	12	4	3,5	1,7	500/5000
00505	Red	√	-	-	1,5	(16)	24	18	4	3,5	1,7	250/2500
00605	Black	-	√	√	1,5	(16)	24	18	4	3,5	1,7	250/2500
00506	Blue	√	-	√	2,5	(14)	14	8	4,7	4,2	2,2	250/2500	3D
00706	Grey	-	√	-	2,5	(14)	14	8	4,7	4,2	2,2	250/2500	3D
005062	Blue	√	-	√	2,5	(14)	16	10	4,7	4,2	2,2	250/2500
007071	Grey	-	√	-	2,5	(14)	16	10	4,7	4,2	2,2	250/2500
005061	Blue	√	-	√	2,5	(14)	18	12	4,7	4,2	2,2	250/2500
007061	Grey	-	√	-	2,5	(14)	18	12	4,7	4,2	2,2	250/2500
00507	Blue	√	-	√	2,5	(14)	24	18	4,7	4,2	2,2	200/2000
00707	Grey	-	√	-	2,5	(14)	24	18	4,7	4,2	2,2	200/2000
00508	Grey	√	-	√	4	(12)	17	10	5,4	4,8	2,8	200/2000	3D
00708	Orange	-	√	-	4	(12)	17	10	5,4	4,8	2,8	200/2000	3D
005081	Grey	√	-	√	4	(12)	20	12	5,4	4,8	2,8	200/2000
007081	Orange	-	√	-	4	(12)	20	12	5,4	4,8	2,8	200/2000
00509	Grey	√	-	√	4	(12)	26	18	5,4	4,8	2,8	100/1000
00709	Orange	-	√	-	4	(12)	26	18	5,4	4,8	2,8	100/1000
00510	Black	√	-	-	6	(10)	20	12	6,9	6,3	3,5	100/1000
00710	Green	-	√	-	6	(10)	20	12	6,9	6,3	3,5	100/1000
00610	Yellow	-	-	√	6	(10)	20	12	6,9	6,3	3,5	100/1000
00511	Black	√	-	-	6	(10)	26	18	6,9	6,3	3,5	100/1000
00711	Green	-	√	-	6	(10)	26	18	6,9	6,3	3,5	100/1000
00611	Yellow	-	-	√	6	(10)	26	18	6,9	6,3	3,5	100/1000
00512	Ivory	√	-	-	10	(8)	22	12	8,4	7,6	4,5	50/500
00712	Brown	-	√	-	10	(8)	22	12	8,4	7,6	4,5	50/500
00612•	Red	-	-	√	10	(8)	22	12	8,4	7,6	4,5	50/500
00513	Ivory	√	-	-	10	(8)	28	18	8,4	7,6	4,5	50/500
00713	Brown	-	√	-	10	(8)	28	18	8,4	7,6	4,5	50/500
00613	Red	-	-	√	10	(8)	28	18	8,4	7,6	4,5	50/500
00514•	Green	√	-	-	16	(6)	24	12	9,6	8,8	5,8	50/500
00714	Ivory	-	√	-	16	(6)	24	12	9,6	8,8	5,8	50/500
00614	Blue	-	-	√	16	(6)	24	12	9,6	8,8	5,8	50/500
00515•	Green	√	-	-	16	(6)	28	18	9,6	8,8	5,8	50/500
00715	Ivory	-	√	-	16	(6)	28	18	9,6	8,8	5,8	50/500
00615	Blue	-	-	√	16	(6)	28	18	9,6	8,8	5,8	50/500
006163•	Yellow	√	-	√	25	(4)	26	12	12	11,2	7,3	100/100
00516	Brown	√	-	-	25	(4)	30	16	12	11,2	7,3	100/100
00716	Black	-	√	-	25	(4)	30	16	12	11,2	7,3	100/100
00616	Yellow	-	-	√	25	(4)	30	16	12	11,2	7,3	100/100
005161	Brown	√	-	-	25	(4)	30	18	12	11,2	7,3	100/100
007161	Black	-	√	-	25	(4)	30	18	12	11,2	7,3	100/100
006161	Yellow	-	-	√	25	(4)	30	18	12	11,2	7,3	100/100
005162	Brown	√	-	-	25	(4)	36	22	12	11,2	7,3	100/100
007162	Black	-	√	-	25	(4)	36	22	12	11,2	7,3	100/100
006162	Yellow	-	-	√	25	(4)	36	22	12	11,2	7,3	100/100
006173•	Red	-	√	√	35	(2)	26	12	13,5	12,7	8,3	100/100
00517	Beige	√	-	-	35	(2)	30	16	13,5	12,7	8,3	100/500
00617	Red	-	√	√	35	(2)	30	16	13,5	12,7	8,3	100/100
005171	Beige	√	-	-	35	(2)	30	18	13,5	12,7	8,3	100/500
006171	Red	-	√	√	35	(2)	30	18	13,5	12,7	8,3	100/100
005172•	Beige	√	-	-	35	(2)	39	25	13,5	12,7	8,3	100/500
006172	Red	-	√	√	35	(2)	39	25	13,5	12,7	8,3	100/100
00518	Olive	√	-	-	50	(1/0)	36	20	16	15	10,3	50/50
00618	Blue	-	√	√	50	(1/0)	36	20	16	15	10,3	50/50
005181	Olive	√	-	-	50	(1/0)	40	25	16	15	10,3	50/50
006181	Blue	-	√	√	50	(1/0)	40	25	16	15	10,3	50/50
00519•	Yellow	√	-	-	70	(2/0)	37	21	17,2	16	13,5	50/50
00520•	Red	√	-	-	95	(3/0)	44	25	19,2	18	14,7	50/50
00521•	Blue	√	-	-	120	(4/0)	48	27	21,4	20	16,7	50/50
00522•	Yellow	√	-	-	150	(300)	58	32	25	23	19,5	25/25
