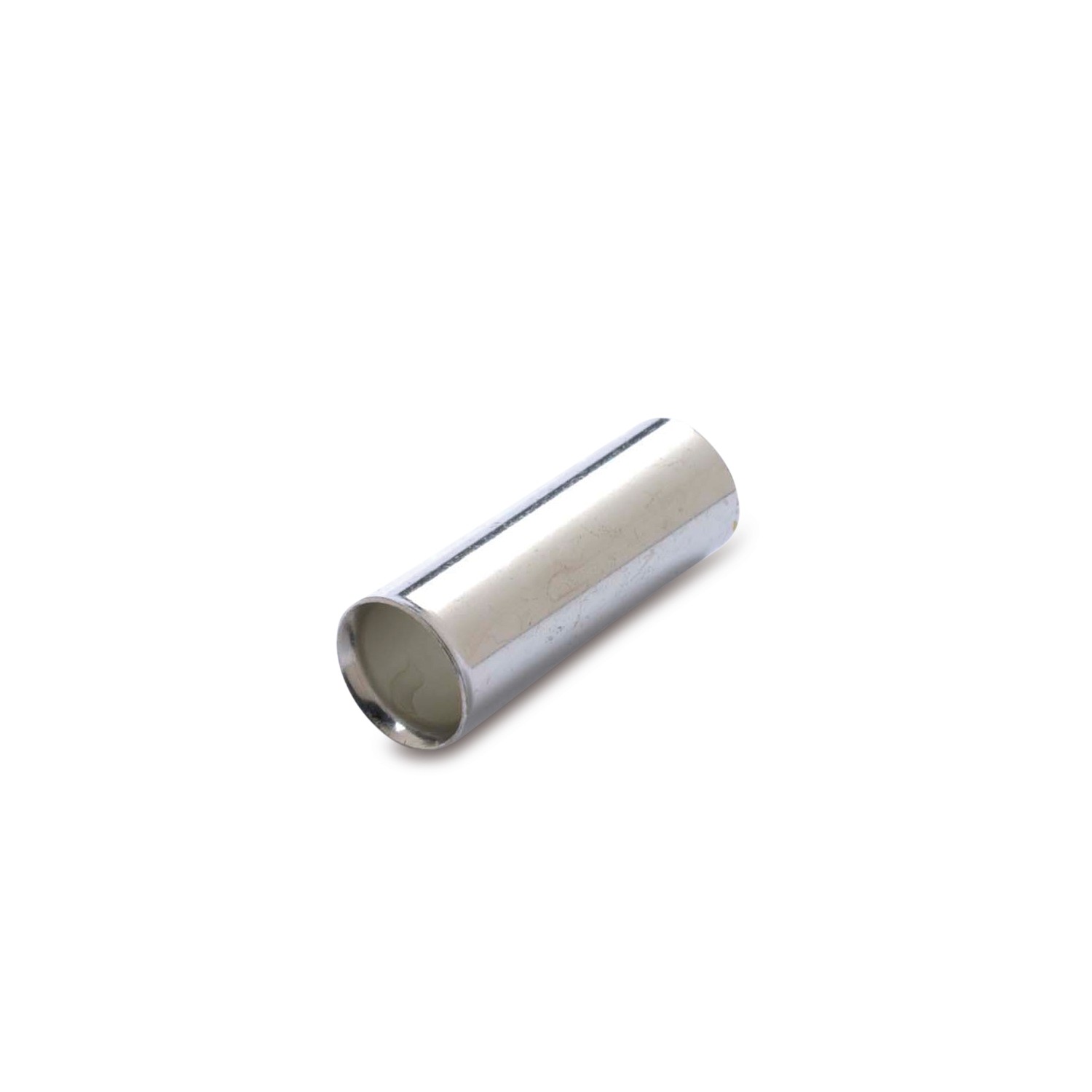

END-SLEEVES FOR COPPER CONDUCTORS · UNINSULATED · SINGLE CABLE

Product Category	end-sleeve
Terminal material	tinned copper
Operating temperature	from -50°C to 150°C
According to std.	DIN 46228-1 (tubular ferrules without plastic sleeve up to 50mm²), UL486F (bare and covered ferrules)
Etim 9	EC000005
cid	11TC01A

Images with
dimensions

Item Code	Section [mm²]	Section [AWG/MCM]	Section not foreseen by DIN	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	S1 [mm]	
01501•	0,5	(20)		6	5,3	2,1	1	0,15	1000/10000
015011•	0,5	(20)		8	5,3	2,1	1	0,15	1000/10000
01502	0,75	(18)		6	5,3	2,3	1,2	0,15	1000/10000
015021	0,75	(18)		8	5,3	2,3	1,2	0,15	1000/10000
015025	1	(18)		6	9,3	2,5	1,4	0,15	1000/10000
01503	1	(18)		10	9,3	2,5	1,4	0,15	1000/10000
01504	1,5	(16)		7	6	2,8	1,7	0,15	1000/10000
015041	1,5	(16)		8	6	2,8	1,7	0,15	1000/10000
01505	1,5	(16)		10	9	2,8	1,7	0,15	1000/10000
01506	2,5	(14)		7	6	3,4	2,2	0,15	1000/10000
015061	2,5	(14)		8	6	3,4	2,2	0,15	1000/10000
015062	2,5	(14)		10	6	3,4	2,2	0,15	1000/10000
01507	2,5	(14)		12	11	3,4	2,2	0,15	1000/10000
01508	4	(12)		9	8	4	2,8	0,2	500/5000
015081	4	(12)		10	8	4	2,8	0,2	500/5000
01509	4	(12)		12	11	4	2,8	0,2	500/5000
015094	6	(10)		10	11	4	2,8	0,2	250/2500
01510	6	(10)		12	11	4,7	3,5	0,2	250/2500
01511	6	(10)		15	14	4,7	3,5	0,2	250/2500
01512	10	(8)		15	13,8	5,8	4,5	0,2	250/2500
01513	10	(8)		18	16,8	5,8	4,5	0,2	200/2000
01514	16	(6)		15	13,5	7,5	5,8	0,2	100/1000
01515	16	(6)		18	16,5	7,5	5,8	0,2	100/1000
015155	25	(4)		15	16	9,5	7,3	0,2	100/1000
01516	25	(4)		18	16	9,5	7,3	0,2	100/1000
015163	35	(2)		12	16	11	8,3	0,2	100/1000
01517	35	(2)		18	16	11	8,3	0,2	100/1000
01518	50	(1/0)		25	22	13	10,3	0,3	100/300
01519•*	70	(2/0)	√	30	28	13,5	12,5	0,5	100/300
01520•*	95	(3/0)	√	30	28	17,5	14,5	0,5	100/100
01521•*	120	(4/0)	√	30	28	19,5	17	0,5	100/100
