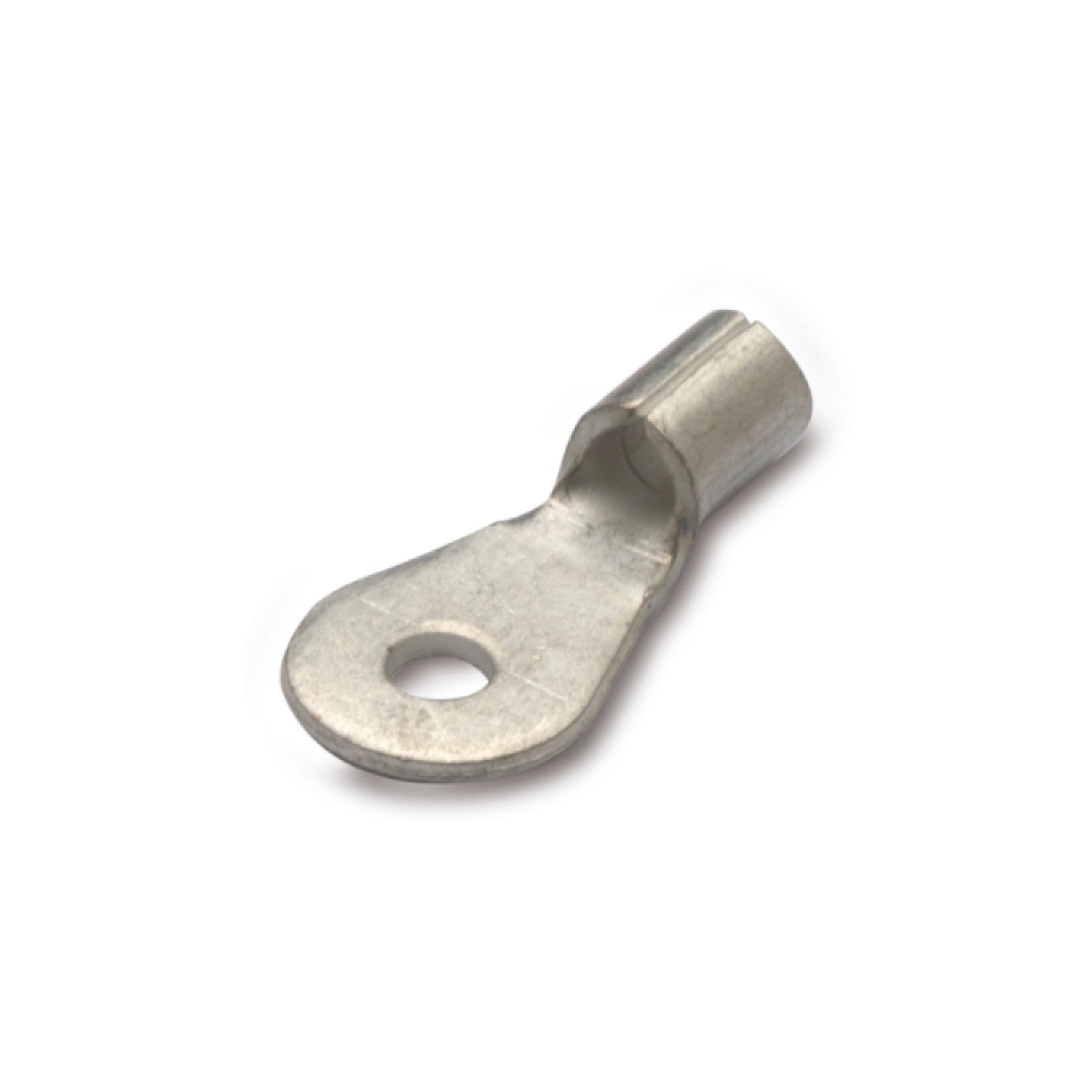

TERMINAL LUGS FOR COPPER CONDUCTORS · UNINSULATED FROM SHEET · RING

Images with
dimensions

Item Code	Section [mm²]	Section [AWG]	For screw Ø screw [mm]	For screw Stud size	W1 [mm]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	S1 [mm]		CAD FILE
01101	0.5 ÷ 1.5	(20 - 16)	2.5	#3	8	17,3	5,2	1,95	2,6	0,8	200/2000
01107	0.5 ÷ 1.5	(20 - 16)	3	#4	8	17,3	5,2	1,95	3,2	0,8	200/2000
01113	0.5 ÷ 1.5	(20 - 16)	3.5	#6	8	17,2	5,2	1,95	3,7	0,8	200/2000
01119	0.5 ÷ 1.5	(20 - 16)	4	#8	7,4	15,4	5,2	1,95	4,3	0,8	200/2000
01125	0.5 ÷ 1.5	(20 - 16)	5	#10	8	16,7	5,2	1,95	5,2	0,8	200/2000
01131	0.5 ÷ 1.5	(20 - 16)	6	#12	10	18,7	5,2	1,95	6,2	0,8	200/2000
01137	0.5 ÷ 1.5	(20 - 16)	8	5/16"	14	24,9	5,2	1,95	8,3	0,8	200/2000
01143	0.5 ÷ 1.5	(20 - 16)	10	3/8"	14	24,9	5,2	1,95	10,4	0,8	200/2000
01201	1.5 ÷ 2.5	(16 - 14)	2.5	#3	8	17,2	5,2	2,45	2,6	0,8	200/2000
01207	1.5 ÷ 2.5	(16 - 14)	3	#4	8	17,2	5,2	2,45	3,2	0,8	200/2000
01213	1.5 ÷ 2.5	(16 - 14)	3.5	#6	8	17,2	5,2	2,45	3,7	0,8	200/2000
01219	1.5 ÷ 2.5	(16 - 14)	4	#8	8	15,7	5,2	2,45	4,3	0,8	200/2000
01225	1.5 ÷ 2.5	(16 - 14)	5	#10	9	17,2	5,2	2,45	5,2	0,8	200/2000
01231	1.5 ÷ 2.5	(16 - 14)	6	#12	10,5	20,3	5,2	2,45	6,2	0,8	200/2000
01237	1.5 ÷ 2.5	(16 - 14)	8	5/16"	13	24,4	5,2	2,45	8,2	0,8	200/2000
01243	1.5 ÷ 2.5	(16 - 14)	10	3/8"	15	27,1	5,2	2,45	10,5	0,8	200/2000
01313	4 ÷ 6	(12 - 10)	3.5	#6	8	18,4	6,5	3,5	3,7	1	100/1000
01319	4 ÷ 6	(12 - 10)	4	#8	8	18,4	6,5	3,5	4,2	1	100/1000
01325	4 ÷ 6	(12 - 10)	5	#10	9,6	19,5	6,5	3,5	5,2	1	100/1000
01331	4 ÷ 6	(12 - 10)	6	#12	11	21,8	6,5	3,5	6,2	1	100/1000
01337	4 ÷ 6	(12 - 10)	8	5/16"	14	27	6,5	3,5	8,2	1	100/1000	3D
01343	4 ÷ 6	(12 - 10)	10	3/8"	19	32,2	6,5	3,5	10,5	1	100/1000
