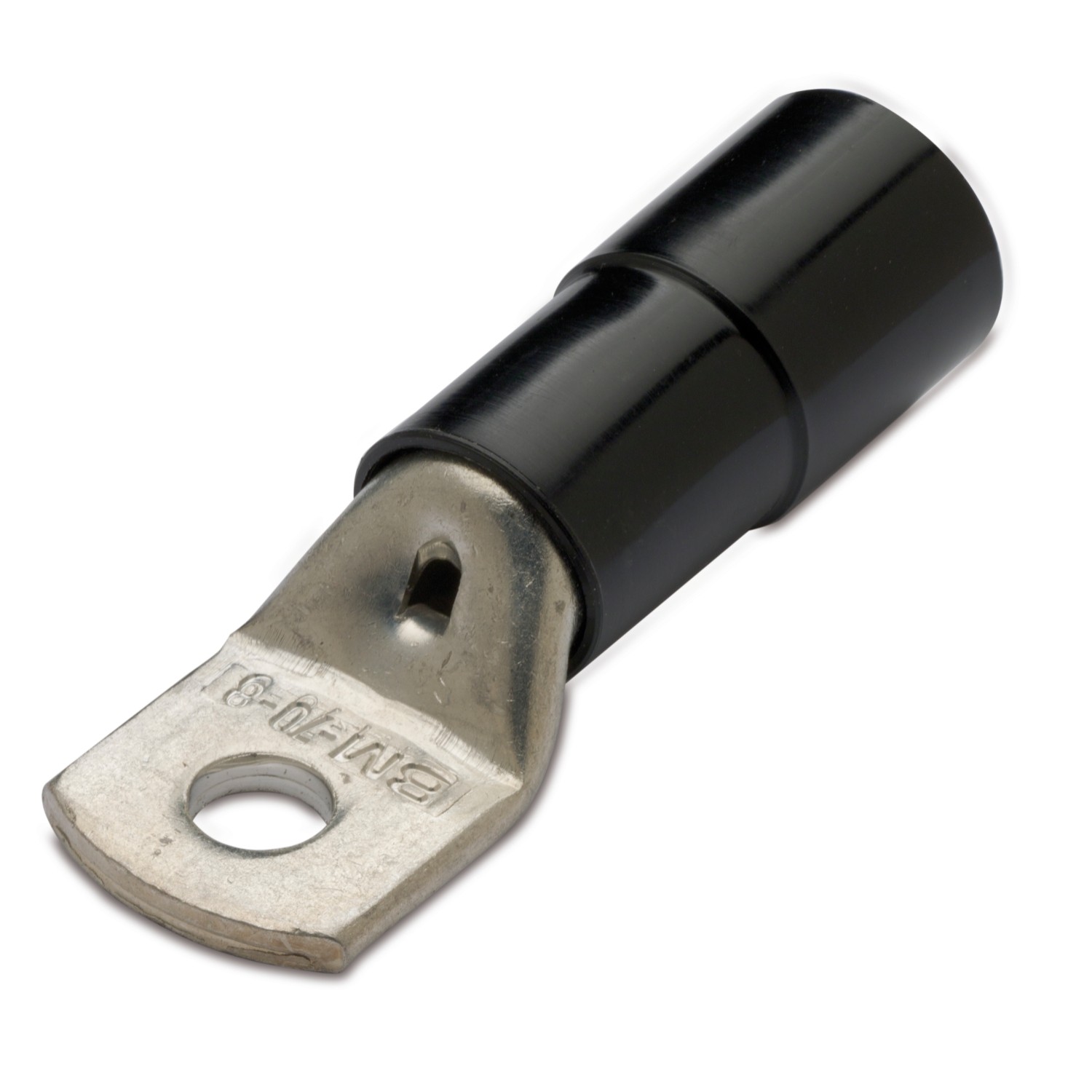

TERMINAL LUGS FOR COPPER CONDUCTORS · NYLON INSULATED · BLACK · CLASS 6

TERMINAL LUGS FOR COPPER CONDUCTORS · NYLON INSULATED · BLACK

TERMINAL LUGS FOR COPPER CONDUCTORS · NYLON INSULATED · BLACK · SMALL PLATE

Product Category	terminal lugs
Terminal material	tinned copper
Insulation material	polyamide (PA 6.6)
Insulation self-extinguishing grade	UL 94 V0
Operating temperature	125 °C max
Conductor class	Class 6 according to EN 60228
Applications	crimping of very flexible conductors designed to withstand repeated twists and bendings (eg robotic systems, welding machines, etc).
Inspection hole	yes
Etim 9	EC001051
cid	11TB04B

Images with
dimensions

Coded items

Item Code	Color	Rigid conductor section [mm²]	Rigid conductor section [AWG/MCM]	Flexible conductor section [mm²]	Flexible conductor section [AWG/MCM]	For screw Ø screw [mm]	For screw Stud size	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	For class conductors	
004191	Black	10	(8)	10	(8)	5	#10	10	37	9,5	6,3	5	8,2	5	5,2	1, 2, 5, 6	100/100
004311	Black	10	(8)	10	(8)	6	#12	11	40	9,5	6,5	5,5	8,2	5	6,3	1, 2, 5, 6	100/100
004371	Black	10	(8)	10	(8)	8	5/16"	13,6	43	9,5	8,8	6,2	8,2	5	8,5	1, 2, 5, 6	100/100
004431	Black	10	(8)	10	(8)	10	3/8"	17,2	49,2	9,5	9,6	9,5	8,2	5	10,5	1, 2, 5, 6	100/100
004491	Black	10	(8)	10	(8)	12	1/2"	17	49,3	9,5	9,3	9,3	8,2	5	12,2	1, 2, 5, 6	100/100
005251	Black	16	(6)	16	(6)	5	#10	11,5	43,6	12	8,7	6,3	9	6	5,3	1, 2, 5, 6	100/100
005311	Black	16	(6)	16	(6)	6	#12	11,5	44	12	8,5	6	9	6	6,5	1, 2, 5, 6	100/100
005371	Black	16	(6)	16	(6)	8	5/16"	15	44	12	9	8	9	6	8,5	1, 2, 5, 6	100/100
005431	Black	16	(6)	16	(6)	10	3/8"	17,5	50	12	10,5	10	9	6	10,5	1, 2, 5, 6	100/100
005491	Black	16	(6)	16	(6)	12	1/2"	17,5	54	12	10,5	10	9	6	13	1, 2, 5, 6	100/100
006251	Black	25	(4)	25	(4)	5	#10	14	50	13,5	10	7	11,5	7	5,2	1, 2, 5, 6	100/100
006311	Black	25	(4)	25	(4)	6	#12	14	50	13,5	10	7	11,5	7	6,3	1, 2, 5, 6	100/100
006371	Black	25	(4)	25	(4)	8	5/16"	14	50	13,5	10	8	11,5	7	8,4	1, 2, 5, 6	100/100
006431	Black	25	(4)	25	(4)	10	3/8"	17	51	14	10,5	9,5	11,5	7	10,5	1, 2, 5, 6	100/100
006491	Black	25	(4)	25	(4)	12	1/2"	18,5	51	14	11	9,5	11,5	7	13	1, 2, 5, 6	100/100
007314	Black	35	(2)	35	(2)	6	#12	17	55	15	9,5	6	14	9,3	6,4	6	25/25
007374	Black	35	(2)	35	(2)	8	5/16"	17	57,5	15	10,5	10	14	9,3	8,5	6	25/25
007434	Black	35	(2)	35	(2)	10	3/8"	17	61	15	12	9,5	14	9,3	10,5	6	100/100
007494	Black	35	(2)	35	(2)	12	1/2"	17	63	15	14	11,5	14	9,3	13	6	25/25
008314	Black	50	(1/0)	50	(1/0)	6	#12	20,3	59,5	18	11	10	15,5	11	6,5	6	25/25
008374	Black	50	(1/0)	50	(1/0)	8	5/16"	20,3	64,5	18	11	10	15,5	11	8,5	6	25/25
008434	Black	50	(1/0)	50	(1/0)	10	3/8"	20,5	65	18	14,5	9,3	15,5	11	10,5	6	25/25
008494	Black	50	(1/0)	50	(1/0)	12	1/2"	24	68	18	15	12	15,5	11	12,5	6	25/25
009314	Black	70	(2/0)	70	(2/0)	6	#12	23,5	71,5	20,5	11	10	18	13	6,5	6	25/25
009374	Black	70	(2/0)	70	(2/0)	8	5/16"	23,5	71,5	20,5	11	10	18	13	8,5	6	25/25
009434	Black	70	(2/0)	70	(2/0)	10	3/8"	23,5	75	20,5	14,5	11,2	18	13	10,5	6	25/25
009494	Black	70	(2/0)	70	(2/0)	12	1/2"	23,5	70,5	20,5	13	13	18	13	12,5	6	25/25
009554	Black	70	(2/0)	70	(2/0)	14	9/16"	23,5	75,5	20,5	14	11,3	18	13	14,5	6	25/25
009614	Black	70	(2/0)	70	(2/0)	16	5/8"	23,5	75,5	20,5	14	11,3	18	13	16,5	6	25/25
051374	Black	95	(3/0)	95	(3/0)	8	5/16"	27,5	83	23	12,5	12,5	19,5	15	8,5	6	25/25
051434	Black	95	(3/0)	95	(3/0)	10	3/8"	27,5	83	23	12,5	12,5	19,5	15	10,5	6	25/25
051494	Black	95	(3/0)	95	(3/0)	12	1/2"	27,5	84	23	14	13	19,5	15	12,5	6	25/25
051554	Black	95	(3/0)	95	(3/0)	14	9/16"	25	87	23	17	13	19,5	15	14,5	6	50/50
051614	Black	95	(3/0)	95	(3/0)	16	5/8"	25	94	23	17	13,5	19,5	15	16,5	6	25/25
052374	Black	120	(4/0)	120	(4/0)	8	5/16"	31	87,5	28	13	11	23	17	8,4	6	25/25
052434	Black	120	(4/0)	120	(4/0)	10	3/8"	31	87,5	28	13	11	23	17	10,4	6	25/25
052494	Black	120	(4/0)	120	(4/0)	12	1/2"	31	93,5	28	14	13	23	17	12,5	6	25/25
052554	Black	120	(4/0)	120	(4/0)	14	9/16"	31	94	28	15,5	15	23	17	14,5	6	25/25
052614	Black	120	(4/0)	120	(4/0)	16	5/8"	31	98	30	15	16	23	17	16,5	6	25/25
053374	Black	150	(300)	150	(300)	8	5/16"	35	102	30	15	13	26	19	8,5	6	25/25
053434	Black	150	(300)	150	(300)	10	3/8"	35	103	30	18	16	26	19	10,5	6	25/25
053494	Black	150	(300)	150	(300)	12	1/2"	36	105	30	14	17	26	19	12,5	6	25/25
053554	Black	150	(300)	150	(300)	14	9/16"	36	110	30	16	16	26	19	14,5	6	25/25
053614	Black	150	(300)	150	(300)	16	5/8"	36	108	30	15	17	26	19	17	6	25/25
053674	Black	150	(300)	150	(300)	20	3/4"	36	102	30	22	17	26	19	21	6	25/25
054494	Black	185	(400)	185	(400)	12	1/2"	39	110	35	16	14	30	21,5	13	6	25/25
054554	Black	185	(400)	185	(400)	14	9/16"	39	114	35	18	16	30	21,5	15	6	25/25
054614	Black	185	(400)	185	(400)	16	5/8"	39	116	35	19	17	30	21,5	17	6	25/25
054674	Black	185	(400)	185	(400)	20	3/4"	39	119	35	22	20	30	21,5	21	6	25/25
