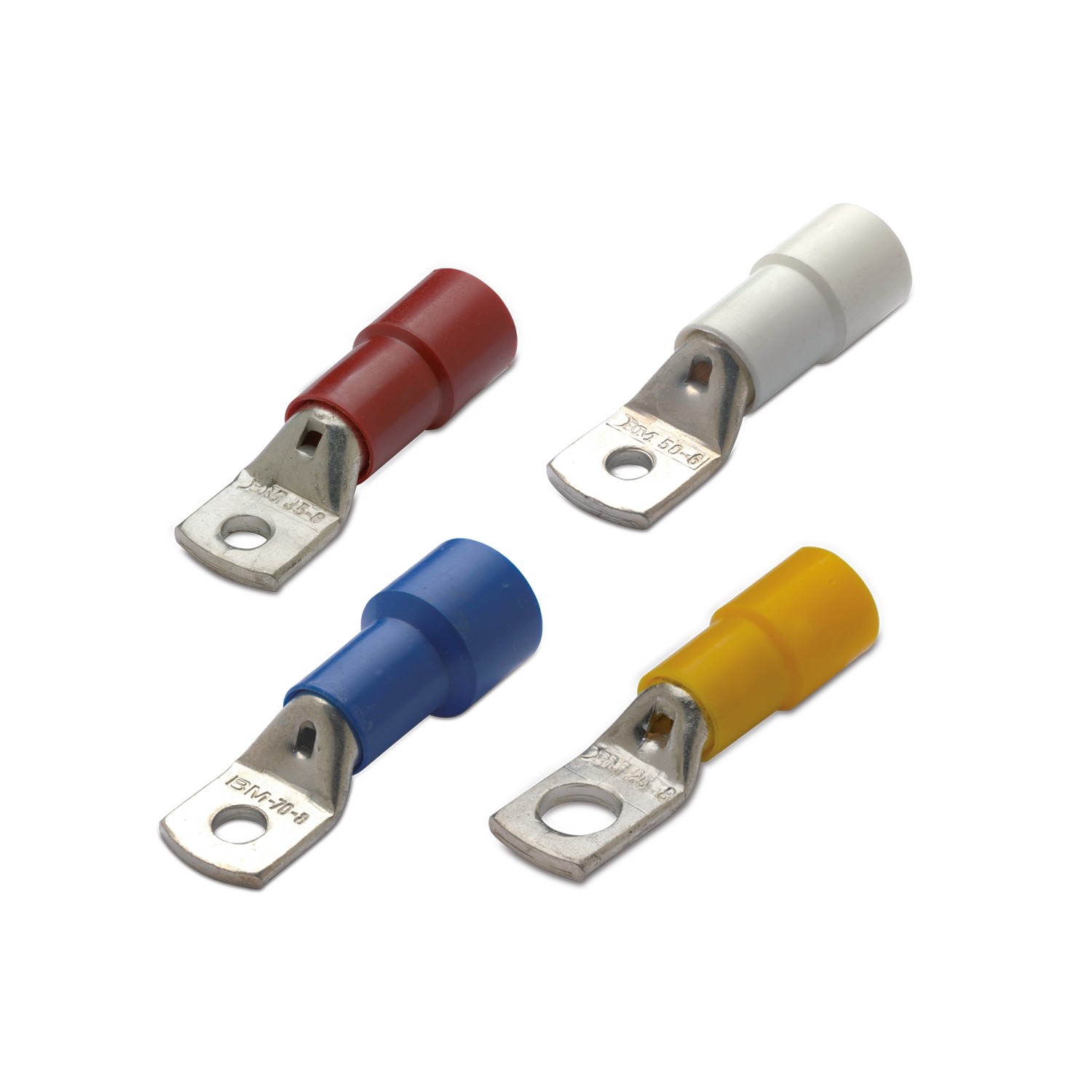

TERMINAL LUGS FOR COPPER CONDUCTORS · NYLON INSULATED · COLOURED

TERMINAL LUGS FOR COPPER CONDUCTORS · NYLON INSULATED · BLACK · SMALL PLATE

For the same conductor section, insulants are available with different diameters to accommodate conductors with different insulant thicknesses.

Product Category	terminal lugs
Terminal material	tinned copper
Insulation material	polyamide (PA 6.6)
Insulation self-extinguishing grade	UL 94 V2
Operating temperature	130 °C max
Conductor class	Class 1 and 2 (rigid) and Class 5 (flexible) according to EN 60228
Inspection hole	yes
Etim 9	EC001051
cid	11TB04F

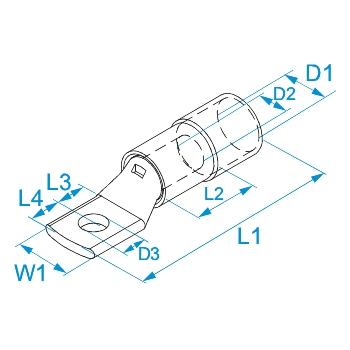

Images with
dimensions

Coded items

Item Code	Color	Section [mm²]	Section [AWG/MCM]	For screw Ø screw [mm]	For screw Stud size	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	S1 [mm]	
001071	Red	1.5	(16)	3	#4	8	23	5	5	4	4,2	1,9	3,2	1	100/100
001191	Red	1.5	(16)	4	#8	8	23	5	5	4	4,2	1,9	4,2	1	100/100
001251	Red	1.5	(16)	5	#10	8	23	5	5	4	4,2	1,9	5,2	1	100/100
001311	Red	1.5	(16)	6	#12	10	23	5	6	5	4,2	1,9	6,3	0,8	100/100
002191	Blue	2.5	(14)	4	#8	8	24,3	7	5	4	4,8	2,4	4,2	1	100/1000
002251	Blue	2.5	(14)	5	#10	10	28,3	7	6	5	4,8	2,4	5,2	0,8	100/100
002311	Blue	2.5	(14)	6	#12	10	24,3	7	6	5	4,8	2,4	6,3	0,8	100/100
003191	Yellow	6	(10)	4	#8	10	33,3	9	6	5	6,6	3,5	4,2	1,4	100/100
003251	Yellow	6	(10)	5	#10	10	29,3	9	6	5	6,6	3,5	5,2	1,4	100/100
003311	Yellow	6	(10)	6	#12	10	29,3	9	6	5	6,6	3,5	6,3	1,4	100/100
003371	Yellow	6	(10)	8	5/16"	12	35,3	9	9	6	6,6	3,5	8,2	1,2	100/100
003431	Yellow	6	(10)	10	3/8"	15	42,3	9	11	9	6,6	3,5	10,2	0,9	100/100
00419	Red	10	(8)	5	#10	10	37	9,5	6,3	5	16	5	5,2		100/100
00420	Red	10	(8)	5	#10	10	37	9,5	6,3	5	14,8	5	5,2		100/100
00431	Red	10	(8)	6	#12	11	40	9,5	6,5	5,5	8,2	5	6,3		100/100
00432	Red	10	(8)	6	#12	11	40	9,5	6,5	5,5	14,8	5	6,3		100/100
00437	Red	10	(8)	8	5/16"	13,6	40,4	9,5	8,8	6,2	16	5	8,5		100/100
00438	Red	10	(8)	8	5/16"	13,6	40,4	9,5	8,8	6,2	14,8	5	8,5		100/100
00443	Red	10	(8)	10	3/8"	17,2	48,7	9,5	9,6	9,5	16	5	10,5		100/100
00444	Red	10	(8)	10	3/8"	17,2	48,7	9,5	9,6	9,5	14,8	5	10,5		100/100
00525	Blue	16	(6)	5	#10	11,5	43,6	11	8,7	6,3	9	6	5,3		100/100
00526	Red	16	(6)	5	#10	11,5	43,6	11	8,7	6,3	16	6	5,3		100/100
00531	Blue	16	(6)	6	#12	11,5	44,6	11	8,5	6	9	6	6,5		100/100
00532	Red	16	(6)	6	#12	11,5	44,6	11	8,5	6	16	6	6,5		100/100
00537	Blue	16	(6)	8	5/16"	15	44	12	9	8	9	6	8,5		100/100
00538	Red	16	(6)	8	5/16"	15	44	12	9	8	16	6	8,5		50/50
00543	Blue	16	(6)	10	3/8"	17,5	49,5	12	10,5	10	9	6	10,5		100/100
00544	Red	16	(6)	10	3/8"	17,5	49,5	12	10,5	10	16	6	10,5		100/100
00547	Red	16	(6)	12	1/2"	17,5	53,5	12	10,5	10	16	6	13		100/100
00549	Blue	16	(6)	12	1/2"	17,5	53,5	12	10,5	10	9	6	13		100/100
00625	Yellow	25	(4)	5	#10	14	50	13,5	10	7	11,5	7	5,2		100/100
00626	Red	25	(4)	5	#10	14	50	13,5	10	7	16,8	7	5,2		100/100
00631	Yellow	25	(4)	6	#12	14	50	13,5	10	7	11,5	7	6,3		100/100
00632	Red	25	(4)	6	#12	14	50	13,5	10	7	16,8	7	6,3		100/100
00637	Yellow	25	(4)	8	5/16"	14	50	13,5	10	8	11,5	7	8,4		100/100
00638	Red	25	(4)	8	5/16"	14	50	13,5	10	8	16,8	7	8,4		25/25
00643	Yellow	25	(4)	10	3/8"	17	51	14	10,5	9,5	11,5	7	10,5		100/100
00644	Red	25	(4)	10	3/8"	17	51	14	10,5	9,5	16,8	7	10,5		100/100
00649	Yellow	25	(4)	12	1/2"	18,5	51	14	11	9,5	11,5	7	13		100/100
006492	Red	25	(4)	12	1/2"	18,5	51	14	11	9,5	16,8	7	13		25/25
00731	Red	35	(2)	6	#12	17	57	15	9,5	6	14	8,5	6,4		100/100
00732	Red	35	(2)	6	#12	17	57	15	9,5	6	18,7	8,5	6,4		100/100
00737	Red	35	(2)	8	5/16"	17	56	15	10,5	10	14	8,5	8,5		100/100
00738	Red	35	(2)	8	5/16"	17	56	15	10,5	10	18,7	8,5	8,5		100/100
00743	Red	35	(2)	10	3/8"	17	64	15	12	9,5	14	8,5	10,5		100/100
00744	Red	35	(2)	10	3/8"	17	64	15	12	9,5	18,7	8,5	10,5		100/100
00749	Red	35	(2)	12	1/2"	17	63	15	14	11,5	14	8,5	13		100/100
00752	Red	35	(2)	12	1/2"	17	63	15	14	11,5	18,7	8,5	13		100/100
00831	White	50	(1/0)	6	#12	18,7	52	18	9	9	15,5	10	6,4		100/100
00832	Red	50	(1/0)	6	#12	18,7	52	18	9	9	20,8	10	6,4		100/100
00837	White	50	(1/0)	8	5/16"	18,7	61	18	10	10	15,5	10	8,4		100/100
00838	Red	50	(1/0)	8	5/16"	18,7	61	18	10	10	20,8	10	8,4		100/100
00843	White	50	(1/0)	10	3/8"	18,7	61	18	11	11	15,5	10	10,5		50/100
00844	Red	50	(1/0)	10	3/8"	18,7	61	18	11	11	20,8	10	10,5		50/100
00849	White	50	(1/0)	12	1/2"	21	69	18	15,3	12	15,5	10	12,5		100/100
00852	Red	50	(1/0)	12	1/2"	21	69	18	15,3	12	20,8	10	12,5		100/100
00855	White	50	(1/0)	14	9/16"	22	70	17	15,3	12	15,5	10	14,5		100/100
00856	Red	50	(1/0)	14	9/16"	22	70	17	15,3	12	20,8	10	14,5		100/100
00937	Blue	70	(2/0)	8	5/16"	21,8	72	20,5	11	10	22	12	8,5		100/100
00943	Blue	70	(2/0)	10	3/8"	21,8	75	20,5	14,5	11,2	22	12	10,5		100/100
00949	Blue	70	(2/0)	12	1/2"	22	75	20,5	13	13	22	12	12,5		100/100
00955	Blue	70	(2/0)	14	9/16"	22	75	20,5	14	11,3	22	12	14,5		100/100
00961	Blue	70	(2/0)	16	5/8"	22	75	20,5	14	11,3	22	12	16,5		100/100
05137	White	95	(3/0)	8	5/16"	25	83	23	12,5	12,5	26	13,8	8,5		50/50
05143	White	95	(3/0)	10	3/8"	25	83	23	12,5	12,5	26	13,8	10,5		50/50
05149	White	95	(3/0)	12	1/2"	25	84	23	14	13	26	13,8	12,5		50/50
05155	White	95	(3/0)	14	9/16"	25	90	23	17	13	26	13,8	14,5		50/50
05161	White	95	(3/0)	16	5/8"	25	89	23	17	13,5	26	13,8	16,5		25/25
05237	Red	120	(4/0)	8	5/16"	28	94	25	14	14	27	15,5	8,5		25/25
05243	Red	120	(4/0)	10	3/8"	28	94	25	14	14	27	15,5	10,5		25/25
05249	Red	120	(4/0)	12	1/2"	28	90	25	14	14	27	15,5	12,5		25/25
05255	Red	120	(4/0)	14	9/16"	28	96	25	25	26	27	15,5	14,5		50/50
05261	Red	120	(4/0)	16	5/8"	28	102	25	15	16	27	15,5	16,5		25/25
05337	Blue	150	(300)	8	5/16"	31	87,5	28	13	11	29	17	8,4		25/25
05343	Blue	150	(300)	10	3/8"	31	87,5	28	13	11	29	17	10,4		25/25
05349	Blue	150	(300)	12	1/2"	31	93,5	28	14	13	29	17	12,5		25/25
05355	Blue	150	(300)	14	9/16"	31	94	28	15,5	15	29	17	14,5		25/25
05361	Blue	150	(300)	16	5/8"	31	98	30	15	16	29	17	16,5		50/50
05367	Blue	150	(300)	20	3/4"	31	98	30	22	16	29	17	21		25/25
05449	Red	185	(400)	12	1/2"	35	90	30	16	14	32	19	13		25/25
05455	Red	185	(400)	14	9/16"	35	98	30	18	16	32	19	15		25/25
05461	Red	185	(400)	16	5/8"	35	102	30	19	17	32	19	17		25/25
05467	Red	185	(400)	20	3/4"	35	112	30	22	20	32	19	21		25/25
05549	Red	240	(500)	12	1/2"	39,5	100	35	16	14	36	21,5	13		25/25
05555	Red	240	(500)	14	9/16"	39,5	108	35	18	16	36	21,5	15		25/25
05561	Red	240	(500)	16	5/8"	39,5	112	35	19	17	36	21,5	17		25/25
05567	Red	240	(500)	20	3/4"	39,5	124	35	22	20	36	21,5	21		25/25
